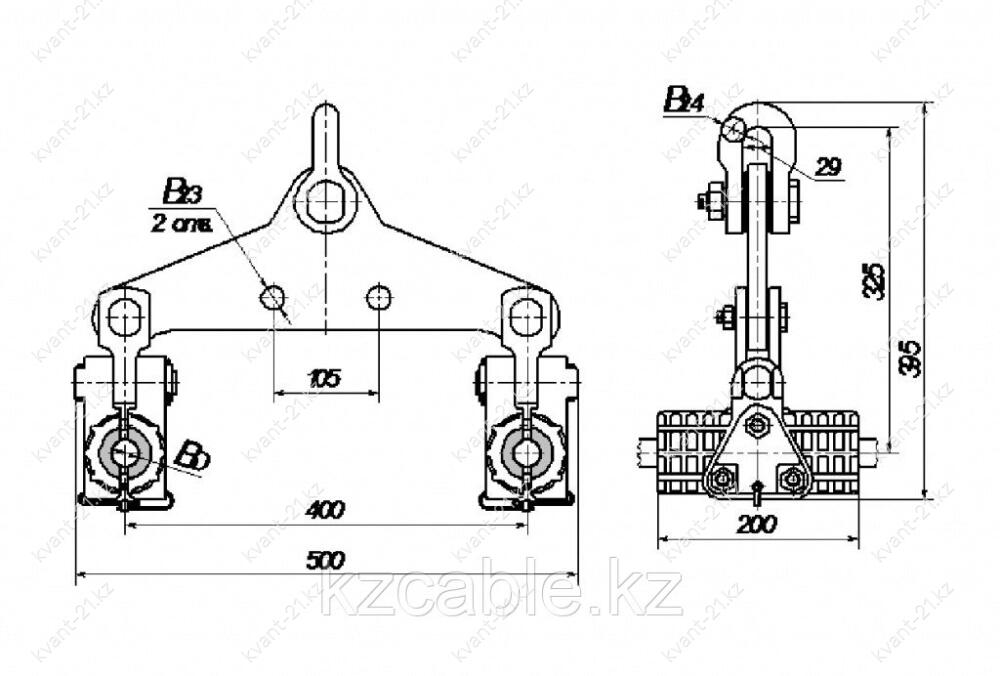

Зажим поддерживающий глухой немагнитный компенсирующий для двух проводов 2ПГН-5-12К1

Заказать через WhatsApp

Отправьте заявку

Описание

Зажим предназначен для крепления двух проводов к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи.

Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААА-Z по ТУ 3510-001-699 48333.

Разрушающая нагрузка - не менее 200 кН.

Соответствие требованиям ТУ 3449-282-76935199-2015.

Марка зажима	Провод марки AAAC-Z455-2Z по ТУ 3510-001-699 48333	Номинальное сечение проводов по ГОСТ 839 мм²	Диаметр провода,мм	Диаметр вставки, D мм	Разрывное усилие провода кН, не менее	Прочность заделки провода в зажимах, кН, не менее	Масса, кг
А АКП	АС АСКС АСКП АСК
2ПГН-5-12К1	-	- - 500	450/56 500/27 400/93 300/20 -	28.8 29.4 29.1 29.2 29.1	29.4	131.37 112.19 173.72 284.58 80.00	26.274 22.438 34.744 56.916 16.0	19,36

Марка зажима

Провод марки AAAC-Z455-2Z по ТУ 3510-001-699 48333

Номинальное сечение проводов по ГОСТ 839 мм²

Диаметр провода,мм

Диаметр вставки, D мм

Разрывное усилие провода кН, не менее

Прочность заделки провода в зажимах, кН, не менее

Масса, кг

АКП

АС
АСКС
АСКП
АСК

2ПГН-5-12К1

500

450/56

500/27

400/93

300/20

28.8

29.4

29.1

29.2

29.1

29.4

131.37

112.19

173.72

284.58

80.00

26.274

22.438

34.744

56.916

16.0

19,36
