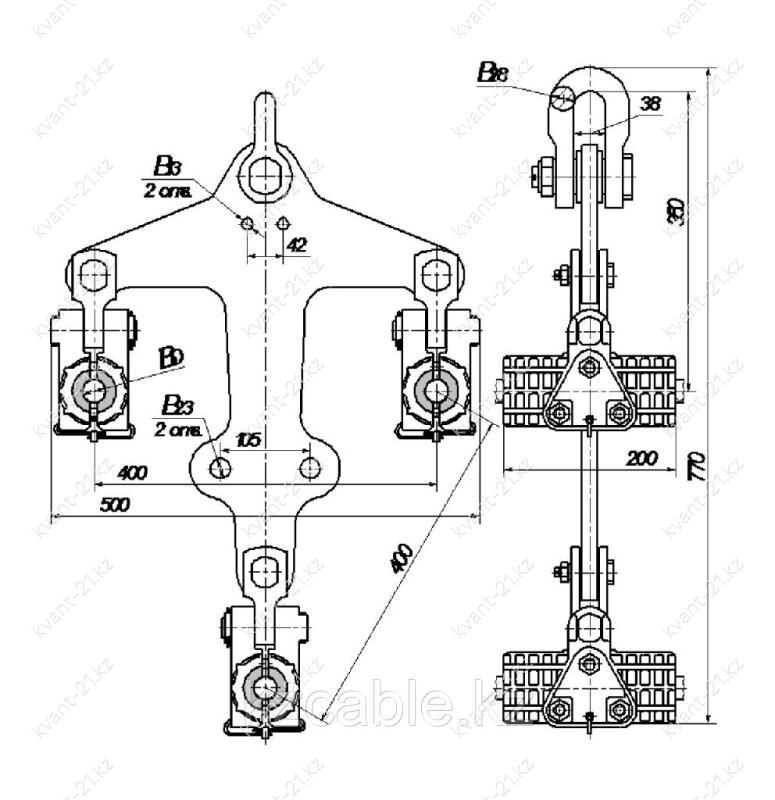

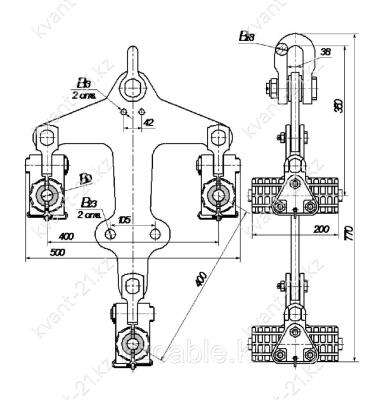

Зажим поддерживающий глухой немагнитный компенсирующий для трех проводов 3ПГН-5-12К4
Заказать через WhatsApp
Отправьте заявку
Описание
Зажим предназначен для крепления трех проводов к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи.Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААА-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка - не менее 300 кН.
Соответствие требованиям ТУ 3449-282-76935199-2015.
Марка зажима | Провод марки AAAC-Z455-2Z по ТУ 3510-001-699 48333 | Номинальное сечение проводов по ГОСТ 839 мм? | Диаметр провода,мм |
Диаметр вставки, D мм | Разрывное усилие кН, не менее | Прочность заделки провода в зажимах, кН, не менее | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
А АКП | АС | |||||||
| 3ПГН-5-12К4 | - | - 350 | 300/39 330/30 300/48 300/66 185/12 300/67 - | 24.0 24.8 24.1 24.5 23.1 24.5 24.2 | 24.8 | 90.57 88.85 100.6 117.5 183.8 126.2 57.06 | 18.11 17.77 20.12 23.50 36.76 25.25 11.41 | 26.48 |
