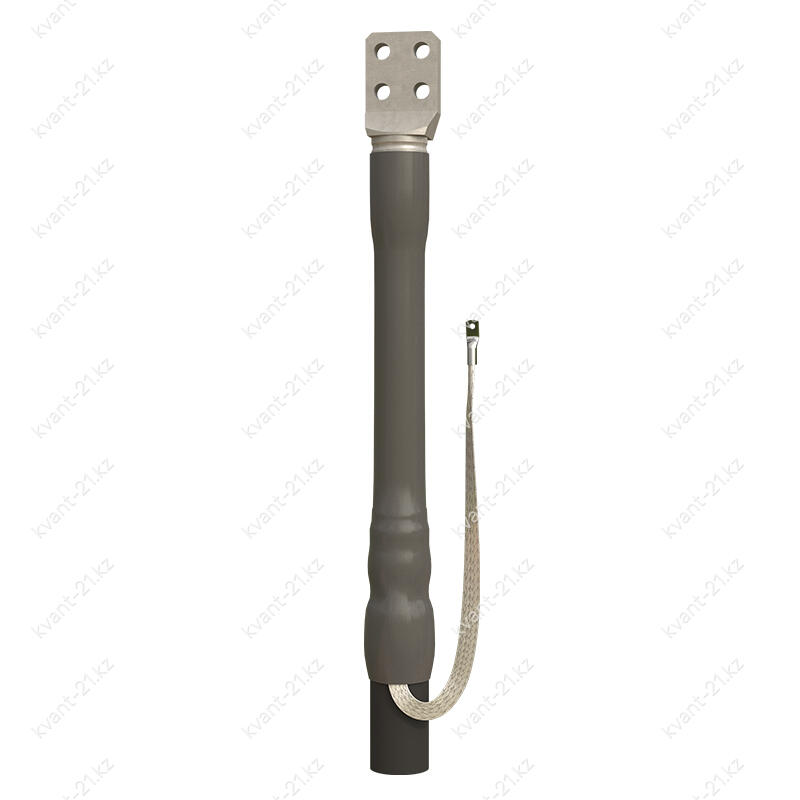

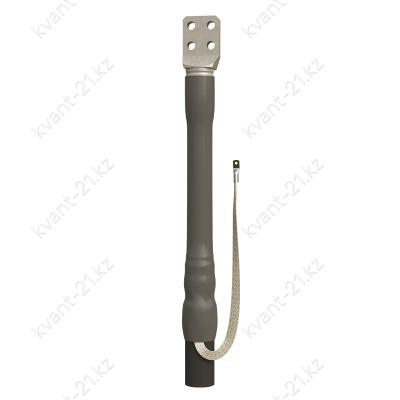

Кабельные муфты 1 ПКВТ(б)-1 нг-LS (концевые до 1кВ) для метрополитена
Свойства
Вид изделия:
Муфта кабельная
Материал изоляции:
пластик
Тип муфты:
концевая
Тип установки:
внутренняя
Рабочее напряжение:
до 0,4 кВ, до 1 кВ
Количество жил:
1
Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
с наконечниками НО
Комплект заземления:
НКЗ
Горючесть:
нг-Ls
Бренд:
ЗЭТАРУС
Длина разделки:
300 мм
Климатическое исполнение:
У 1, У 5
Изготавливается по:
ТУ 27.33.13.130-029-99856433-2018
Описание
Концевая муфта для кабеля с пластиковой изоляцией на напряжение до 1 кВ
Назначение:
Термоусаживаемая концевая муфта 1 ПКВТ(б)-1 предназначена для оконцевания одножильного силового кабеля с броней или без брони при стационарной прокладки в тяговых электросетях на напряжение до 1 кВ

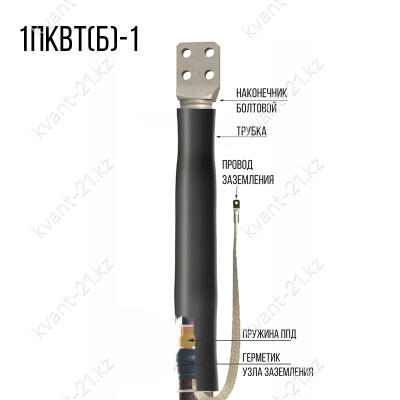

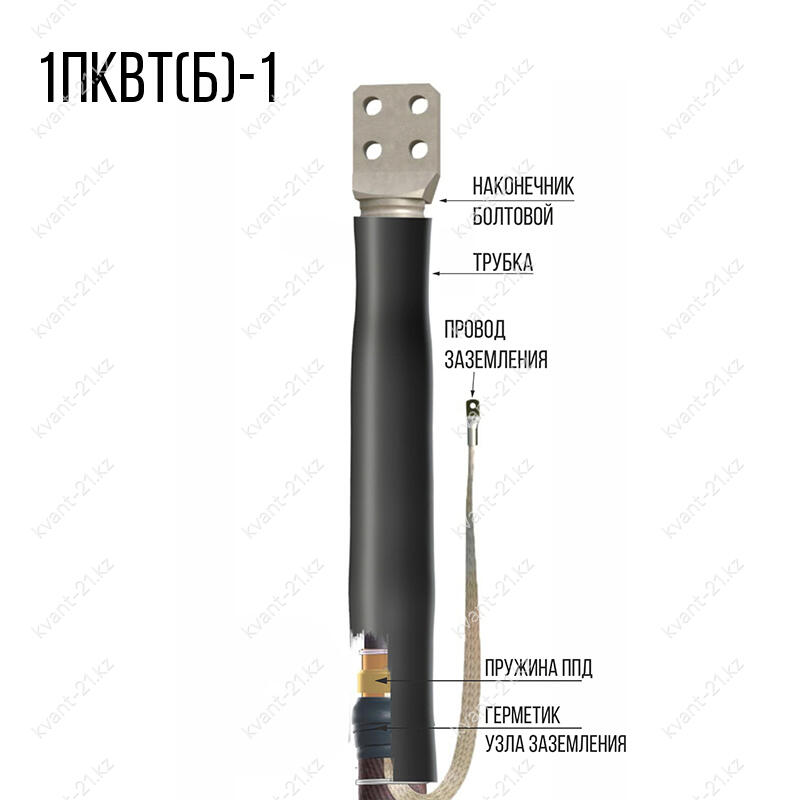

Особенности конструкции муфт:
- Муфта используется для оконцевания кабеля (-) подключаемого к ходовым рельсам.
- В комплект муфт входит наконечник типа НО с контактными винтами со срывными головками.
Документы
Наименование | Тип изделия | Сечение кабеля, мм2 |
---|---|---|
Концевая кабельная Муфта 1ПКВТ(б)-1 (240) нг-LS ЗЭТАРУС | 1 ПКВТ(б)-1 нг-Ls | 240 |
Концевая кабельная Муфта 1ПКВТ(б)-1 (300) нг-LS ЗЭТАРУС | 1 ПКВТ(б)-1 нг-Ls | 300 |
Концевая кабельная Муфта 1ПКВТ(б)-1 (400) нг-LS ЗЭТАРУС | 1сПКВТ(б)-1 | 400 |
Концевая кабельная Муфта 1ПКВТ(б)-1 (500) нг-LS ЗЭТАРУС | 1 ПКВТ(б)-1 нг-Ls | 500 |
Концевая кабельная Муфта 1ПКВТ(б)-1 (630) нг-LS ЗЭТАРУС | 1 ПКВТ(б)-1 нг-Ls | 630 |
