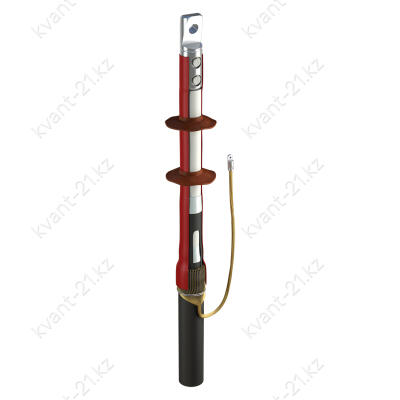

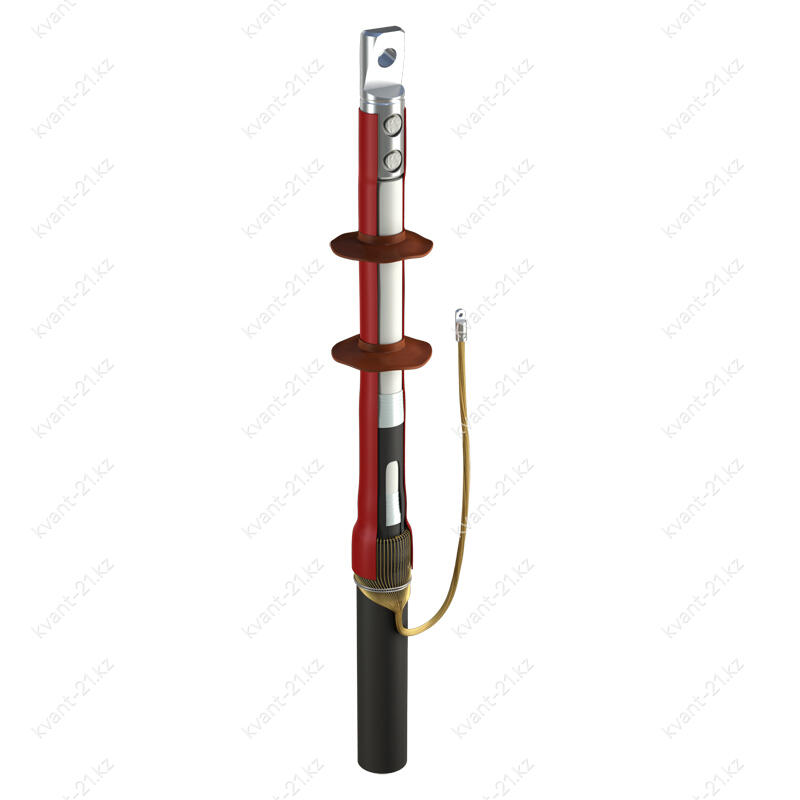

Концевые кабельные муфты 1 ПКНТ-10 (наружная установка) до 10 кВ (сшитый полиэтилен)
Свойства
Описание
Концевая муфта для кабеля с изоляцией из сшитого полиэтилена на напряжение до 10 кВ.
Назначение:
Муфты кабельные концевые 1 ПКНТ-10 применяются для оконцевания 1 жильного силового кабеля на напряжение 6-10кВ.
Муфта устанавливается на открытом воздухе.

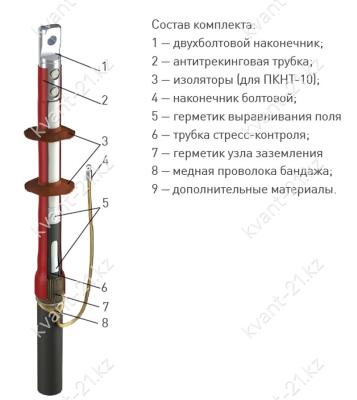

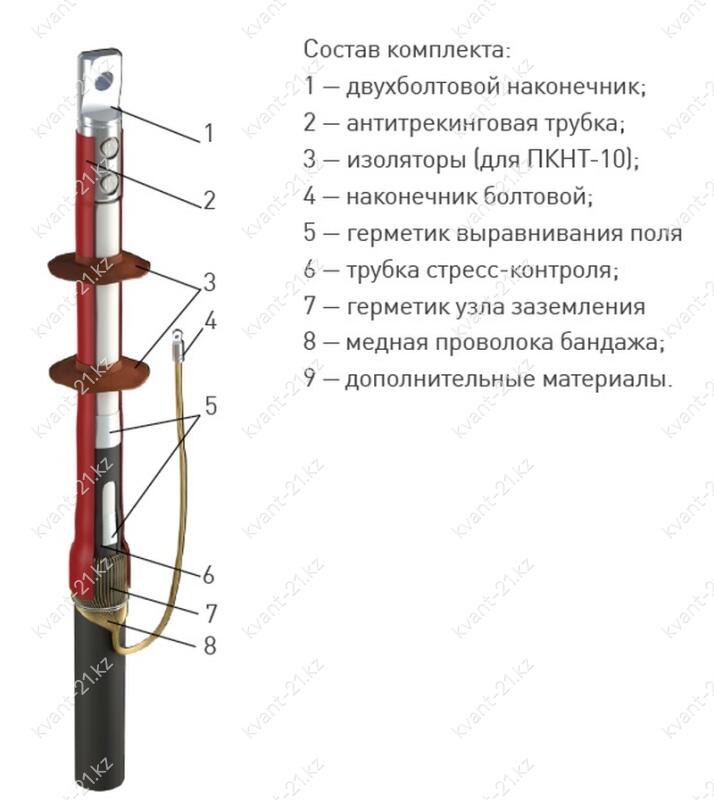

Особенности конструкции муфты:
-
Применение специального герметика со свойствами выравнивания напряженности электрического поля и трубки стресс-контроля максимально снижает риск пробоя изоляции на срезе проводящего слоя.
-
Слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов, позволяет добиться полной герметизации муфты.
-
Применение изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
-
Концевая муфты наружной установки усилена двумя юбками изоляции, что создает наличие сухих зон и увеличивает длину токов утечки по поверхности изоляции.
| Наименование | Тип изделия | Сечение кабеля, мм2 |
|---|---|---|
| Концевая кабельная Муфта 1 ПКНТ-10 (35-50) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 35-50 |
| Концевая кабельная Муфта 1 ПКНТ-10 (70-120) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 70-120 |
| Концевая кабельная Муфта 1 ПКНТ-10 (150-240) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 150-240 |
| Концевая кабельная Муфта 1 ПКНТ-10 (300) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 300 |
| Концевая кабельная Муфта 1 ПКНТ-10 (400) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 400 |
| Концевая кабельная Муфта 1 ПКНТ-10 (500) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 500 |
| Концевая кабельная Муфта 1 ПКНТ-10 (630) с наконечниками (комплект на 3 фазы) ЗЭТАРУС | 1 ПКНТ-10 | 630 |
