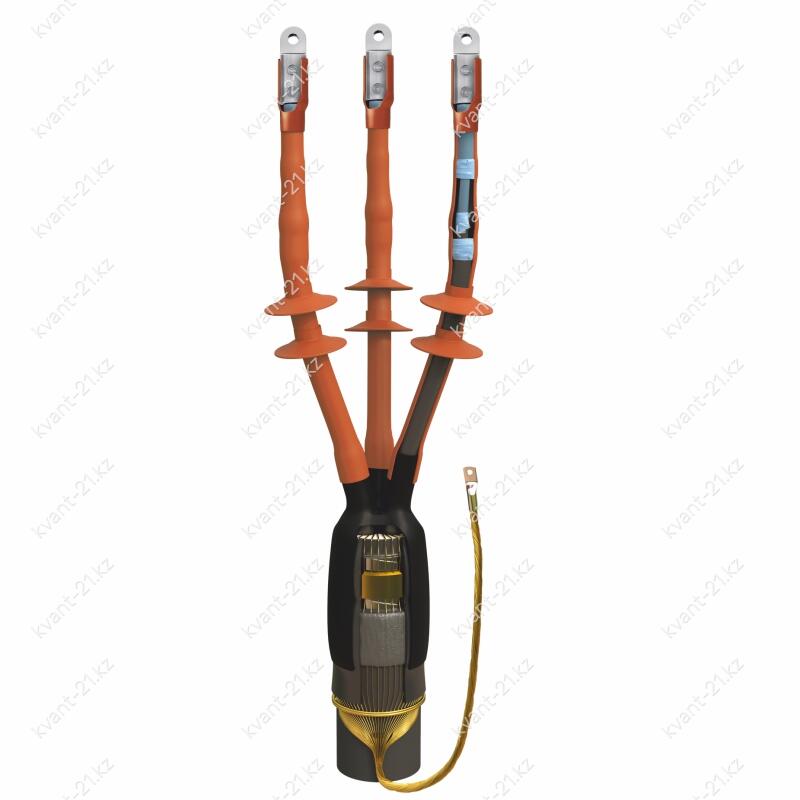

Концевые кабельные муфты 3 ПКНТпб-10 (наружная установка) до 10 кВ (сшитый полиэтилен)

Концевая термоусаживаемая муфта для кабеля с изоляцией из сшитого полиэтилена на напряжение 6-10 кВ.

Назначение
Муфты кабельные концевые 3 ПКНТпб-10 предназначены для оконцевания 3-жильного кабеля с изоляцией из сшитого полиэтилена на напряжение 6-10кВ.

Муфта устанавливается на открытом воздухе.

Особенности конструкции муфты:

• Применение специального герметика со свойствами выравнивания напряженности электрического поля и трубки стресс-контроля максимально снижает риск пробоя изоляции на срезе проводящего слоя.
• Слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов, позволяет добиться полной герметизации муфты.
• Применение изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
  Концевая муфты наружной установки усилена двумя юбками изоляции, что создает наличие сухих зон и увеличивает длину токов утечки по поверхности изоляции.
