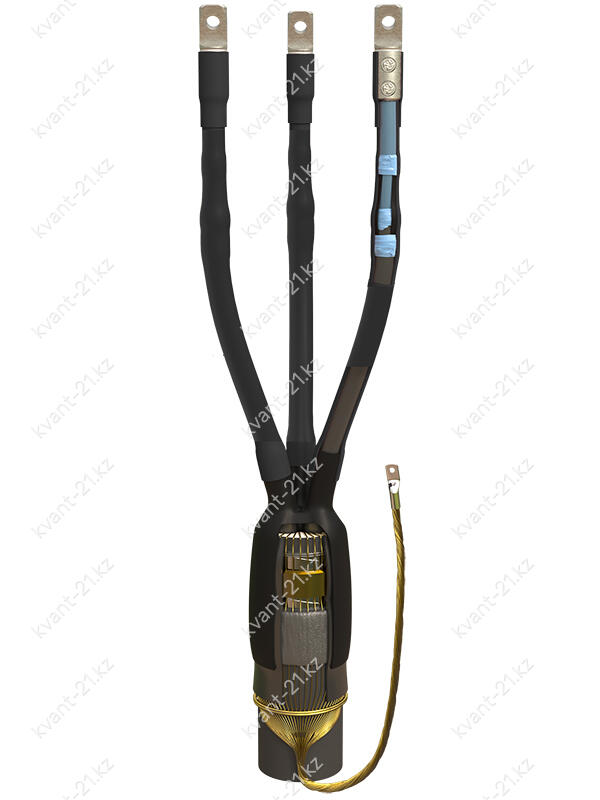

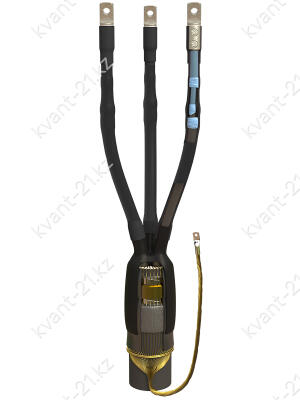

Концевые кабельные муфты 3 РКВТпб-10 нг-Ls (внутренняя установка)
Свойства
Описание
Концевая муфта для кабеля с ЭПР изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемая концевая муфта 3 РКВТпб-10 применяется для оконцевания 3-х жильного кабеля с ЭПР изоляцией на напряжение до 10 кВ в исполнении нг-Ls.
Концевые кабельные муфты 3 РКВТпб-10 с ЭПР изоляцией предназначены для монтажа кабельных линий распределительных сетей объектов промышленности и их инфраструктуры внутри помещения всех категорий влажности. Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов.
Особенности конструкции муфты:
- Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C.
Муфта комплектуется непаяным комплектом заземления:
- Пружина (ППД)
- Наконечник медный
Документы
Наименование | Тип изделия | Сечение кабеля, мм2 |
---|---|---|
Концевая кабельная Муфта 3 РКВТпб-10 (35-50) ЭПР нг-Ls с наконечниками ЗЭТАРУС | 3 РКВТпб-10 нг-Ls | 35-50 |
Концевая кабельная Муфта 3 РКВТпб-10 (70-120) ЭПР нг-Ls с наконечниками ЗЭТАРУС | 3 РКВТпб-10 нг-Ls | 70-120 |
Концевая кабельная Муфта 3 РКВТпб-10 (150-240) ЭПР нг-Ls с наконечниками ЗЭТАРУС | 3 РКВТпб-10 нг-Ls | 150-240 |
