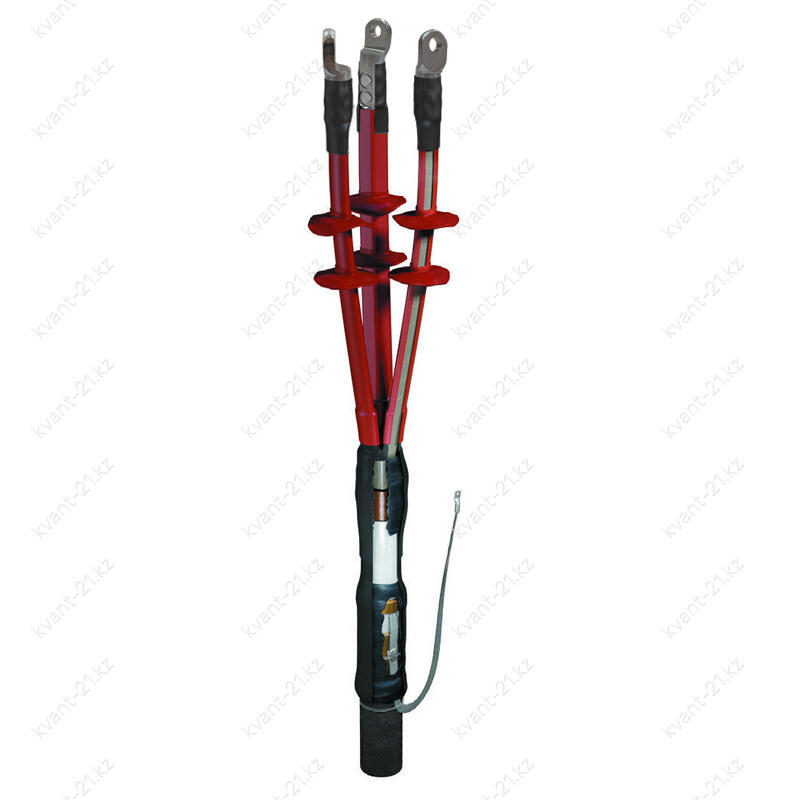

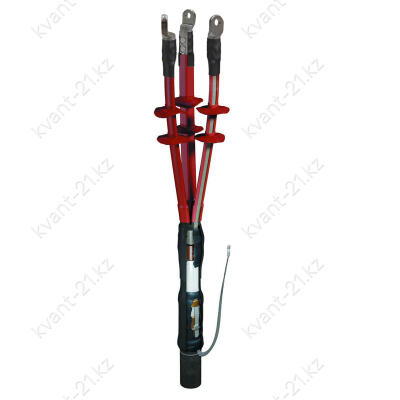

Концевые муфты кабельные 3 КНТп-10 (наружная установка) до 10 кВ с бумажной изоляцией

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Свойства

Вид изделия:

Муфта кабельная

Материал изоляции:

бумага

Тип муфты:

концевая

Тип установки:

наружная

Рабочее напряжение:

до 6 кВ, до 10 кВ

Количество жил:

Наличие защитного слоя в кабеле:

без брони, с бронёй

Горючесть:

—

Климатическое исполнение:

УХЛ 1; 5

Описание

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:
Термоусаживаемая концевая муфта 3 КНТп-10 применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.

Муфты 3 КНТп-10 устанавливаются на открытом воздухе

Особенности конструкции муфт:

Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.
Жильные изоляторы-"юбки", входящие в комплекты муфты, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.
Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.

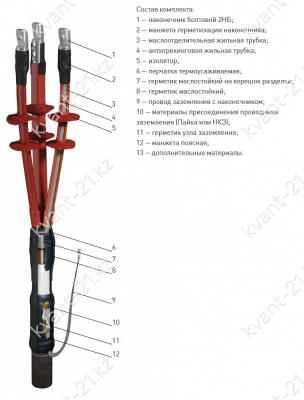

Варианты комплектов заземления в муфтах 3 КНТп-10:

Паяный комплект состоит из припоя ПОС-30 (150 г), припоя А (75г), жира паяльного (15г). Данный комплект включен в состав муфты 3 КНТП-10 ЗЭТА с паяным комплектом заземления.
Комбинированный комплект заземления состоит из пружинки ППД, контактной пластины (терки), провода заземления, жира паяльного (15 г), припоя ПОС-30 (50 г.). Данный комплект включен в состав муфты 3 КНТП-10 с комбинированным комплектом заземления.
Непаяный состоит из пружинки ППД, контактной пластины (терки), провода заземления. Данный комплект включен в состав муфты 3 КНТП-10 Zkabel.

Документы

Паспорт продукта

Инструкция 3КНТп-10 (пайка)
