Свойства

Вид изделия:
Муфта кабельная

Материал изоляции:
бумага

Тип муфты:
концевая

Тип установки:
наружная

Рабочее напряжение:
до 6 кВ, до 10 кВ

Количество жил:
3


Сечение кабеля, мм2:
16-25

Наличие защитного слоя в кабеле:
без брони, с бронёй

Наличие и тип контактных элементов:
с наконечниками

Комплект заземления:
паяный

Бренд:
ЗЭТАРУС

Длина разделки:
800 мм

Климатическое исполнение:
УХЛ 1; 5



Описание

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:

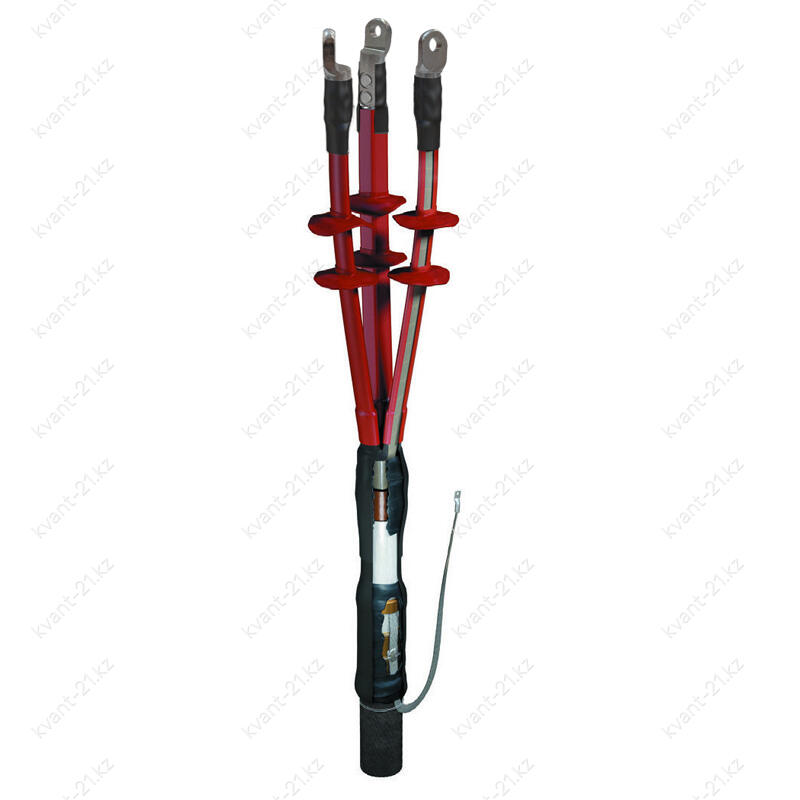

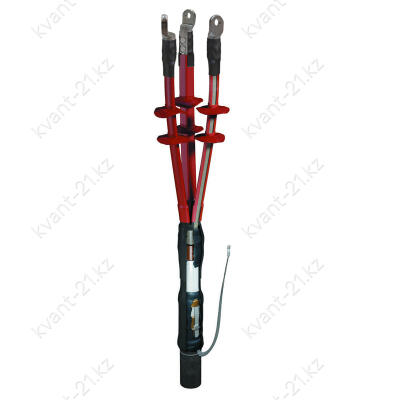

Термоусаживаемая концевая муфта 3 КНТп-10 применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.

Муфты 3 КНТп-10 устанавливаются на открытом воздухе

Особенности конструкции муфт:

  • Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
  • Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.
  • Жильные изоляторы-“юбки”, входящие в комплекты муфты, обеспечивают наличие “сухих” зон и увеличивают длину пути токов утечки по поверхности изоляции.
  • Применение маслоотделительной и антитрекинговой трубки значительно увеличивает надежность муфты.
  • По желанию заказчика поставляется в двух видах: 1) с материалами для паяного присоединения провода заземления; 2) с комбинированным комплектом заземления.
  • Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.

Муфта включает паяный комплект заземления:

  • Припой ПОС-30,
  • Припой А,
  • Жир паяльный,
  • Провод заземления.

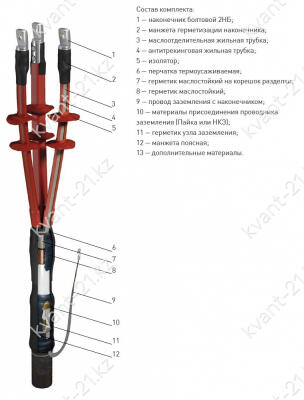

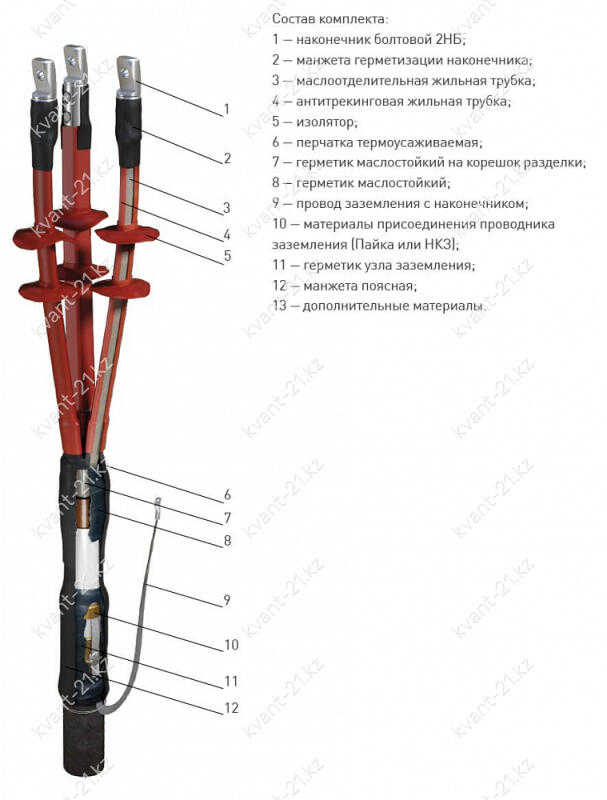

Комплект

Манжета с клеем - 0,2м
Манжета с клеем - 0,2м
Количество: 1 шт
Трубка антитрекинговая с клеем - 0,8м
Трубка антитрекинговая с клеем - 0,8м
Количество: 3 шт
Манжета на наконечник антитрекинговая - 0,12м
Манжета на наконечник антитрекинговая - 0,12м
Количество: 3 шт
Изолятор
Изолятор
Количество: 6 шт
Термоусаживаемая перчатка ТУП 3-1
Термоусаживаемая перчатка ТУП 3-1
Количество: 1 шт
Наконечник болтовой НБ-0
Наконечник болтовой НБ-0
Количество: 3 шт
Жир паяльный
Жир паяльный
Количество: 1 шт
Припой ПОС-30
Припой ПОС-30
Количество: 1 шт (0.15 кг)
Припой А (75+-5гр)
Припой А (75+-5гр)
Количество: 1 шт
Провод заземления МГЛ 16мм2 - 0,8 м. с наконечником
Провод заземления МГЛ 16мм2 - 0,8 м. с наконечником
Количество: 1 шт
Проволока бандажная, оцинкованная
Проволока бандажная, оцинкованная
Количество: 1 шт (2.5м)
Герметик узла заземления 45*2 комплект 2шт х 0,4м
Герметик узла заземления 45*2 комплект 2шт х 0,4м
Количество: 1 шт
Герметик выравнивания поля 25*2 комплект 2шт х 0,4м + 1шт х 0,06
Герметик выравнивания поля 25*2 комплект 2шт х 0,4м + 1шт х 0,06
Количество: 1 шт
Бандажная нить
Бандажная нить
Количество: 1 шт (1.5 м)
Изолента 5м
Изолента 5м
Количество: 1 рулон
Перчатки х/б
Перчатки х/б
Количество: 1 пара
Салфетка бязь 0,5 х 0,8м
Салфетка бязь 0,5 х 0,8м
Количество: 1 шт
Стеклолента 0,025 х 1м
Стеклолента 0,025 х 1м
Количество: 1 шт
Бирка У135
Бирка У135
Количество: 1 шт
Трубка жильная 0.8м. прозрачная
Трубка жильная 0.8м. прозрачная
Количество: 3 шт
Инструкция
Инструкция
Количество: 1 шт
Гофрокороб упаковочный
Гофрокороб упаковочный
Количество: 1 шт
