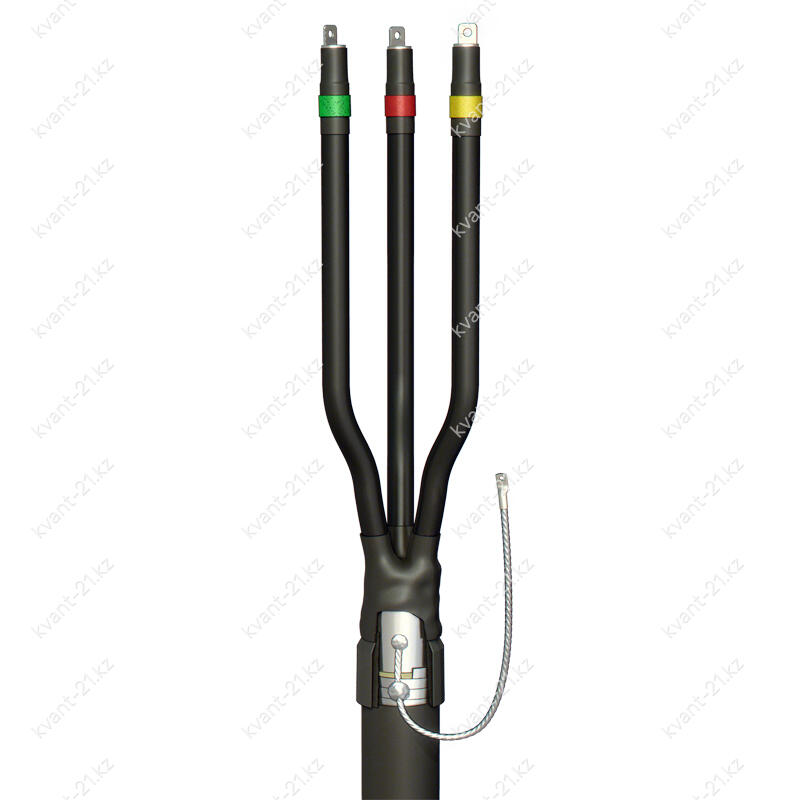

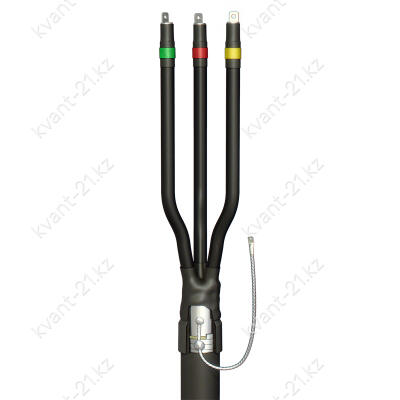

Концевые термоусаживаемые кабельные муфты 3;4 КВ(Н)Тп-1

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Свойства

Вид изделия:
Муфта кабельная
Материал изоляции:
бумага, пластик
Тип муфты:
концевая
Тип установки:
внутренняя / наружная
Рабочее напряжение:
до 0,4 кВ, до 1 кВ
Наличие защитного слоя в кабеле:
без брони, с бронёй
Комплект заземления:
универсальный
Горючесть:
Бренд:
ЗЭТАРУС
Длина разделки:
800 мм
Климатическое исполнение:
УХЛ 1; 5

Изготавливается по:
ТУ 3599-007-99856433-2011
Сертификат:
РОСС RU.ME80.H02184

Описание

Концевые муфты для кабелей с пластиковой и бумажной масплопропитанной изоляцией на напряжение до 1 кВ

Назначение:
Термоусаживаемые концевые муфты 3;4 КВ(Н)Тп 1  предназначены для оконцевания 3-х или 4-х жильных силовых кабелей с пластиковой или бумажной маслопропитанной изоляцией без брони или с броней на напряжение до 1 кВ.

Муфты 3;4 КВ(Н)Тп 1  устанавливаются в помещениях всех категорий влажности и на открытом воздухе.

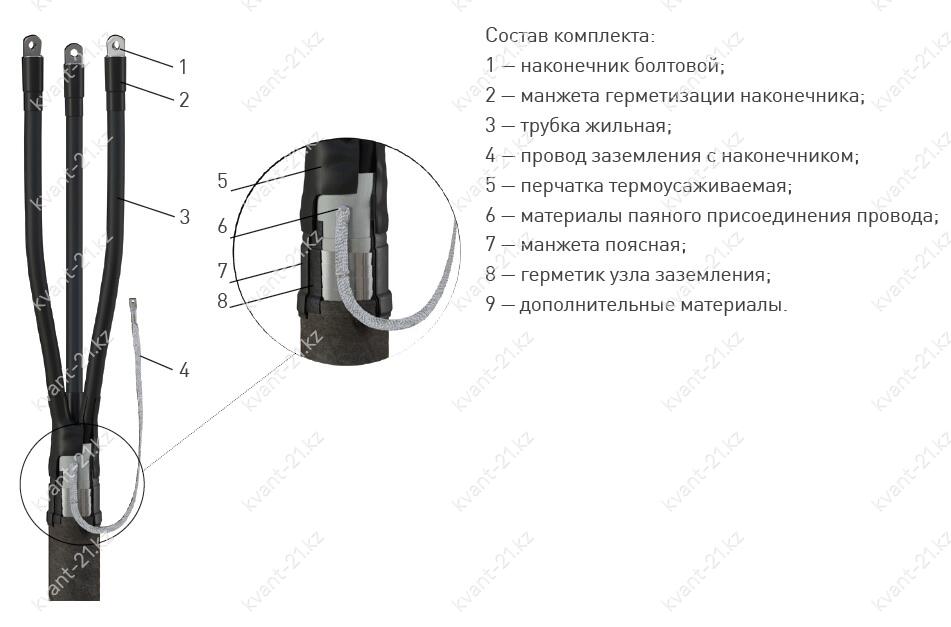

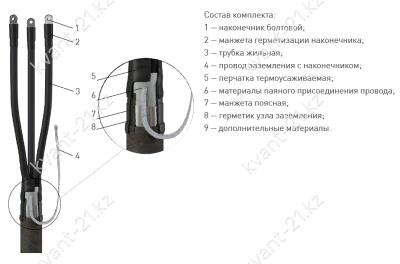

Особенности конструкции муфты:

  • Комплект включает маслостойкие жильные трубки и маслостойкую перчатку, обеспечивающие долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
  • Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
  • В комплект поставки входят материалы как для паяного, так и для непаяного присоединения проводника заземления.

Муфты 3;4 КВ(Н)Тп 1 включают универсальный комплект заземления:

  • Пружина ППД,
  • Контактная пластина (терка),
  • Провод заземления,
  • Припой ПОС-30,
  • Припой А,
  • Жир паяльный.

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Наименование Тип изделия Количество жил Сечение кабеля, мм2 Наличие и тип контактных элементов Длина разделки
Муфта ПСТк (19-37)х(1,5-2,5) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 19-37 1,5-2,5 с соединителями ГСИ 600 мм
Муфта ПСТк (19-37)х(1,5-2,5) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 19-37 1,5-2,5 без соединителей ГСИ 600 мм
Муфта ПСТк (10-37)х(0,75-1) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 10-37 0,75-1 с соединителями ГСИ 600 мм
Муфта ПСТк (10-37)х(0,75-1) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 10-37 0,75-1 без соединителей ГСИ 600 мм
Муфта ПСТк (4-14)х(1,5-2,5) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-14 1,5-2,5 с соединителями ГСИ 480 мм
Муфта ПСТк (4-14)х(1,5-2,5) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-10 1,5-2,5 без соединителей ГСИ 480 мм
Муфта ПСТк (4-10)х(4-6) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-10 4-6 с соединителями ГСИ 480 мм
Муфта ПСТк (4-10)х(4-6) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-10 4-6 без соединителей ГСИ 480 мм
Муфта ПСТк (4-7)х(0,75-1) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-14 0,75-1 с соединителями ГСИ 480 мм
Муфта ПСТк (4-7)х(0,75-1) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-14 0,75-1 без соединителей ГСИ 480 мм
