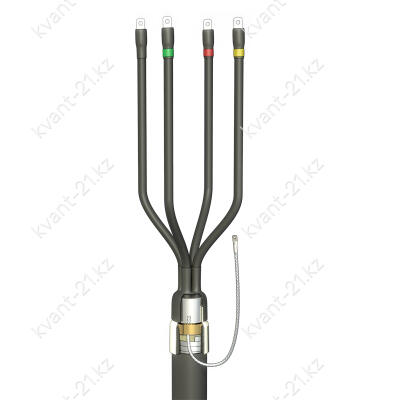

Концевые термоусаживаемые кабельные муфты 4 КВ(Н)Тп-1

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Свойства

Вид изделия:
Муфта кабельная
Материал изоляции:
бумага
Тип муфты:
концевая
Тип установки:
внутренняя / наружная
Рабочее напряжение:
до 0,4 кВ, до 1 кВ
Количество жил:
4

Наличие защитного слоя в кабеле:
без брони, с бронёй
Тип кабеля:
ААБ2л, ААБл, ААБлГ, ААПл, ААШв(п), АСБ2л, АСБГ, АСБл, АСБл, АСШв, СБ2л, СБШв, СБл, СП, СПГ, СПШв, СШв

Комплект заземления:
НКЗ
Бренд:
ZKabel
Длина разделки:
800 мм
Климатическое исполнение:
УХЛ 1; 5


Описание

Концевые муфты для кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ

Назначение:
Термоусаживаемые концевые муфты 4 КВ(Н)Тп 1  предназначены для оконцевания 4-х жильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.

Муфты 4 КВ(Н)Тп 1 устанавливаются в помещениях всех категорий влажности и на открытом воздухе.
Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температурах.
Комплект муфты универсален и подходит для установки как наконечников под опрессовку, так и наконечников со срывными болтами.

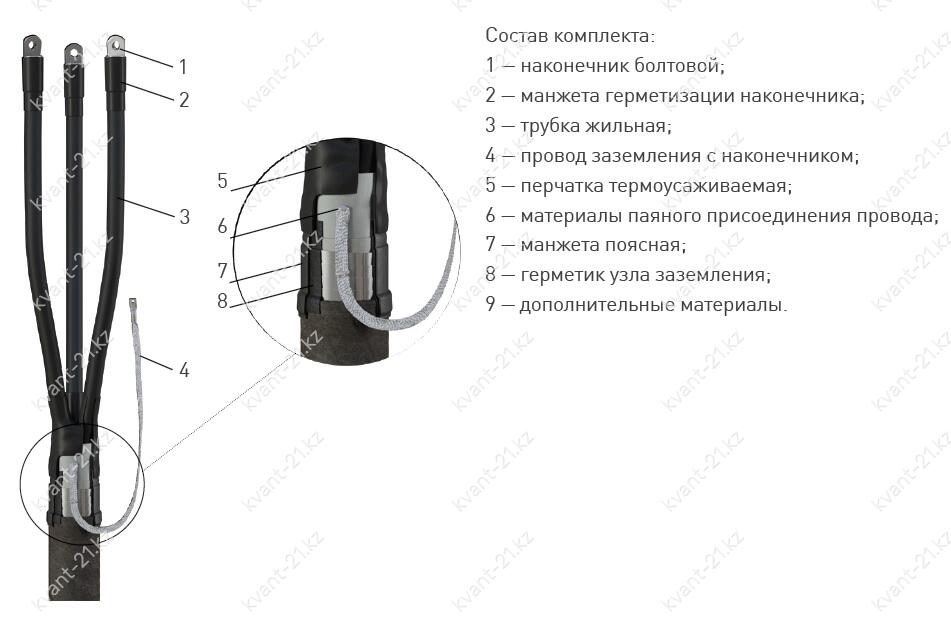

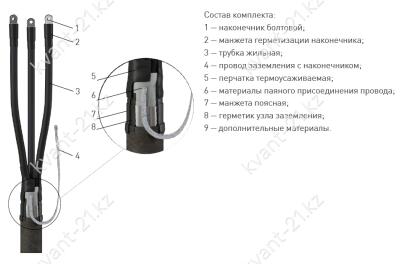

Особенности конструкции муфт:
  • Применение маслостойких жильных трубок и маслостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
Варианты комплектов заземления в муфтах 4 КВ(Н)Тп 1:
  • Непаяный состоит из пружинки ППД, контактной пластины (терки), провода заземления. Данный комплект включен в состав муфты 4 КВ(Н)Тп 1 Zkabel.

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Наименование Тип изделия Количество жил Сечение кабеля, мм2 Наличие и тип контактных элементов Длина разделки
Муфта ПСТк (19-37)х(1,5-2,5) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 19-37 1,5-2,5 с соединителями ГСИ 600 мм
Муфта ПСТк (19-37)х(1,5-2,5) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 19-37 1,5-2,5 без соединителей ГСИ 600 мм
Муфта ПСТк (10-37)х(0,75-1) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 10-37 0,75-1 с соединителями ГСИ 600 мм
Муфта ПСТк (10-37)х(0,75-1) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 10-37 0,75-1 без соединителей ГСИ 600 мм
Муфта ПСТк (4-14)х(1,5-2,5) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-14 1,5-2,5 с соединителями ГСИ 480 мм
Муфта ПСТк (4-14)х(1,5-2,5) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-10 1,5-2,5 без соединителей ГСИ 480 мм
Муфта ПСТк (4-10)х(4-6) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-10 4-6 с соединителями ГСИ 480 мм
Муфта ПСТк (4-10)х(4-6) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-10 4-6 без соединителей ГСИ 480 мм
Муфта ПСТк (4-7)х(0,75-1) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-14 0,75-1 с соединителями ГСИ 480 мм
Муфта ПСТк (4-7)х(0,75-1) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-14 0,75-1 без соединителей ГСИ 480 мм
