Ответвительные муфты для кабеля до 1 кВ ПОТ (б)
Свойства
Вид изделия:
Муфта ответвительная
Материал изоляции:
пластик
Тип муфты:
ответвительная
Тип установки:
внутренняя / наружная
Рабочее напряжение:
до 0,4 кВ, до 1 кВ
Количество жил:
4
Наличие и тип контактных элементов:
с ответвительными зажимами
Бренд:
ЗЭТАРУС
Климатическое исполнение:
УХЛ 1; 5
Изготавливается по:
ТУ 3599-007-99856433-2011
Сертификат:
РОСС RU.AB28.H21326
Описание
Предназначение ответвительной муфты.

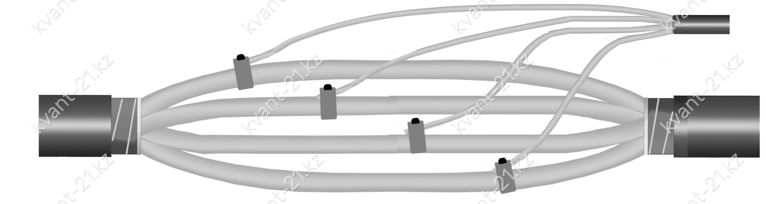

Изделия, предназначенные для ответвления 1-кВ кабеля с пластиковой изоляцией меньшего сечения от основного, применяются при подключении линий освещения. Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов.
Изделия, предназначенные для ответвления 1-кВ кабеля с пластиковой изоляцией меньшего сечения от основного, применяются при подключении линий освещения. Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов.
Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях. Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля.
Кабельные ответвительные муфты ЗЭТА:
- Предназначены для ответвления кабеля:
- с пластмассовой изоляцией
- на напряжение 1 кВ
- с броней и без
Документы
| Наименование | Тип изделия | Сечение кабеля, мм2 | Наличие защитного слоя в кабеле | Комплект заземления | Длина разделки |
|---|---|---|---|---|---|
| Кабельная Муфта ответвительная 4 ПОТ-1 (16–50/1,5–6) с зажимами ЗЭТАРУС | 4 ПОТ-1 | 16–50/1,5–6 | без брони | отсутствует | 400 мм |
| Кабельная Муфта ответвительная 4 ПОТб-1 (16–50/1,5–6) с зажимами ЗЭТАРУС | 4 ПОТб-1 | 16–50/1,5–6 | без брони, с бронёй | НКЗ | 400 мм |
| Кабельная Муфта ответвительная 4 ПОТ-1 (50–95/4–35) с зажимами ЗЭТАРУС | 4 ПОТ-1 | 50–95/4–35 | без брони | отсутствует | 850 мм |
| Кабельная Муфта ответвительная 4 ПОТб-1 (50–95/4–35) с зажимами ЗЭТАРУС | 4 ПОТб-1 | 50-95/4-35 | без брони, с бронёй | НКЗ | 850 мм |
| Кабельная Муфта ответвительная 4 ПОТ-1 (95–150/16–95) с зажимами ЗЭТАРУС | 4 ПОТ-1 | 95–150/16–95 | без брони | отсутствует | 850 мм |
| Кабельная Муфта ответвительная 4 ПОТб-1 (95–150/16–95) с зажимами ЗЭТАРУС | 4 ПОТб-1 | 95-150/16-95 | без брони, с бронёй | НКЗ | 850 мм |
