Свойства

Вид изделия:
Муфта кабельная

Материал изоляции:
сшитый полиэтилен

Тип муфты:
переходная

Тип установки:
СПЭ 3ж-СПЭ 1ж

Рабочее напряжение:
до 6 кВ, до 10 кВ

Количество жил:
3


Наличие защитного слоя в кабеле:
без брони, с бронёй

Наличие и тип контактных элементов:
с соединителями

Комплект заземления:
НКЗ

Бренд:
ЗЭТАРУС

Длина разделки:
900 мм

Климатическое исполнение:
УХЛ 1; 5


Изготавливается по:
ТУ 3599-007-99856433-2011

Сертификат:
РОСС RU.AB28.H21326


Описание

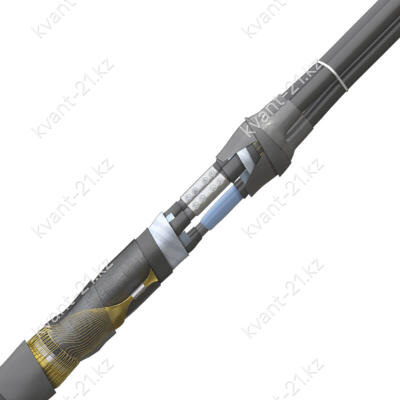

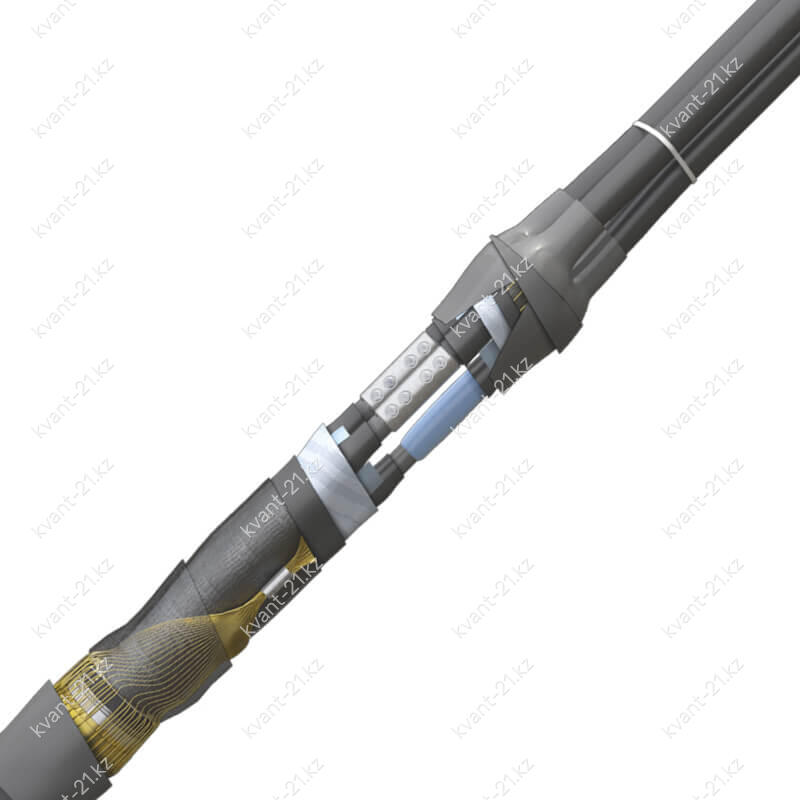

Переходные кабельные муфты типа 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) для соединения силовых 3-х жильных кабелей c изоляцией из сшитого полиэтилена с ленточной броней или без брони с  экраном из медных проволок и 3-мя одножильными силовыми кабелями с изоляцией из сшитого полиэтилена с медным проволочным экраном на напряжение 6-10 кВ.
Муфты 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфт:

  • Применение двухслойных трубок в конструкции муфты позволяет надежно изолировать места соединения жил кабеля, выравнивает напряженность электрического поля. В отличии от конструкции с 2-мя манжетами, применение двухслойной трубки предотвращает появление воздушных полостей – что обеспечивает заявленный срок службы муфты.
  • Применение специального герметика и трубок стресс-контроля со свойствами выравнивания напряженности электрического поля,  позволяет максимально снизить риск пробоя изоляции на срезе проводящего слоя.
  • Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость.
  • Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
  • Универсальные болтовые соединители 4СБ с болтами со срывными головками, с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения как алюминиевых, так и медных жил кабеля.
  • Соединение проволок экрана осуществляется с помощью болтового соединителя.
Наименование Тип изделия Сечение кабеля, мм2
Переходная кабельная Муфта 3 ПСПТп-10 (35-50) СПЭ 3ж-СПЭ 1ж ЗЭТАРУС 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) 35-50
Переходная кабельная Муфта 3 ПСПТп-10 (70-120) СПЭ 3ж-СПЭ 1ж ЗЭТАРУС 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) 70-120
Переходная кабельная Муфта 3 ПСПТп-10 (150-240) СПЭ 3ж-СПЭ 1ж ЗЭТАРУС 3 ПСПТп-10 (СПЭ 3ж-СПЭ 1ж) 150-240
