Переходные муфты для кабеля 3 СПТп-10 (БПИ 3ж–СПЭ 1ж) до 10 кВ

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Свойства

Вид изделия:
Муфта кабельная
Материал изоляции:
бумага, сшитый полиэтилен
Тип муфты:
переходная
Тип установки:
БПИ 3ж-СПЭ 1ж
Рабочее напряжение:
до 6 кВ, до 10 кВ
Количество жил:
3

Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
с соединителями
Комплект заземления:
паяный
Бренд:
ЗЭТАРУС
Длина разделки:
900 мм
Климатическое исполнение:
УХЛ 1; 5

Изготавливается по:
ТУ 3599-007-99856433-2011
Сертификат:
РОСС RU.AB28.H21326

Описание

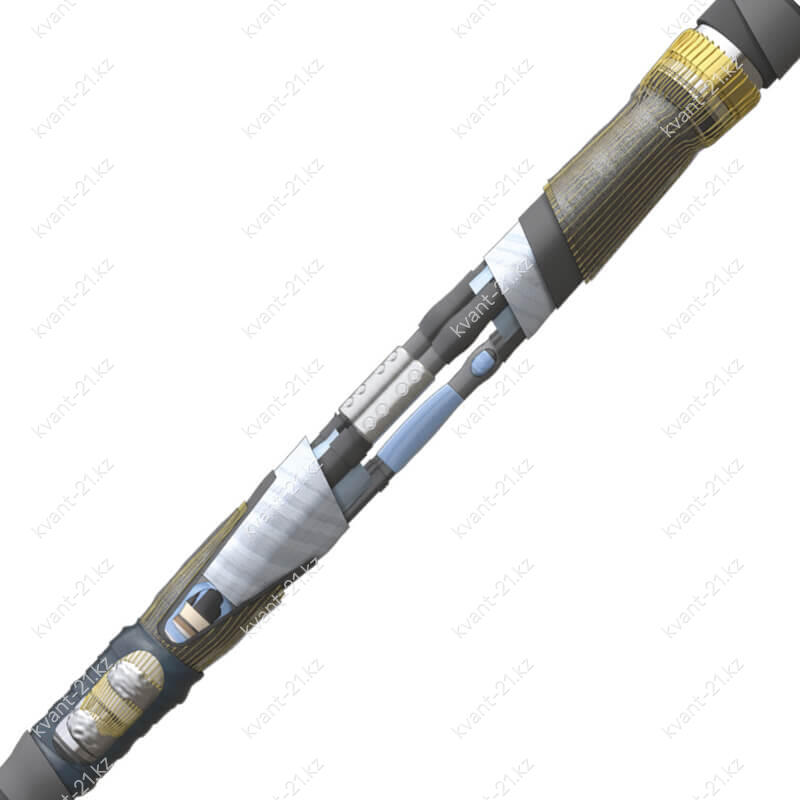

Переходные кабельные муфты типа 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) для соединения силовых 3-х жильных кабелей c бумажной маслопропитанной изоляцией и 3-мя одножильными силовыми кабелями с изоляцией из сшитого полиэтилена с медным проволочным экраном на напряжение 6-10 кВ.
Муфты 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфт:

  • Применение двухслойных трубок в конструкции муфты позволяет надежно изолировать места соединения жил кабеля, выравнивает напряженность электрического поля. В отличии от конструкции с 2-мя манжетами, применение двухслойной трубки предотвращает появление воздушных полостей – что обеспечивает заявленный срок службы муфты.
  • Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля БПИ и максимально снижает риск пробоя изоляции.
  • Применение специального герметика и трубок стресс-контроля со свойствами выравнивания напряженности электрического поля,  позволяет максимально снизить риск пробоя изоляции на срезе проводящего слоя СПЭ.
  • Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
  • Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
  • Универсальные болтовые соединители 4СБ с болтами со срывными головками, с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения как алюминиевых, так и медных жил кабеля.
  • Присоединение проволок экрана к бронелентам и оболочке кабеля БПИ осуществляется методом пайки.

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Наименование Тип изделия Количество жил Сечение кабеля, мм2 Наличие и тип контактных элементов Длина разделки
Муфта ПСТк (19-37)х(1,5-2,5) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 19-37 1,5-2,5 с соединителями ГСИ 600 мм
Муфта ПСТк (19-37)х(1,5-2,5) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 19-37 1,5-2,5 без соединителей ГСИ 600 мм
Муфта ПСТк (10-37)х(0,75-1) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 10-37 0,75-1 с соединителями ГСИ 600 мм
Муфта ПСТк (10-37)х(0,75-1) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 10-37 0,75-1 без соединителей ГСИ 600 мм
Муфта ПСТк (4-14)х(1,5-2,5) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-14 1,5-2,5 с соединителями ГСИ 480 мм
Муфта ПСТк (4-14)х(1,5-2,5) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-10 1,5-2,5 без соединителей ГСИ 480 мм
Муфта ПСТк (4-10)х(4-6) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-10 4-6 с соединителями ГСИ 480 мм
Муфта ПСТк (4-10)х(4-6) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-10 4-6 без соединителей ГСИ 480 мм
Муфта ПСТк (4-7)х(0,75-1) с соединителями ГСИ ЗЭТАРУС для контрольного кабеля ПСТк 4-14 0,75-1 с соединителями ГСИ 480 мм
Муфта ПСТк (4-7)х(0,75-1) без соединителей ЗЭТАРУС для контрольного кабеля ПСТк 4-14 0,75-1 без соединителей ГСИ 480 мм
