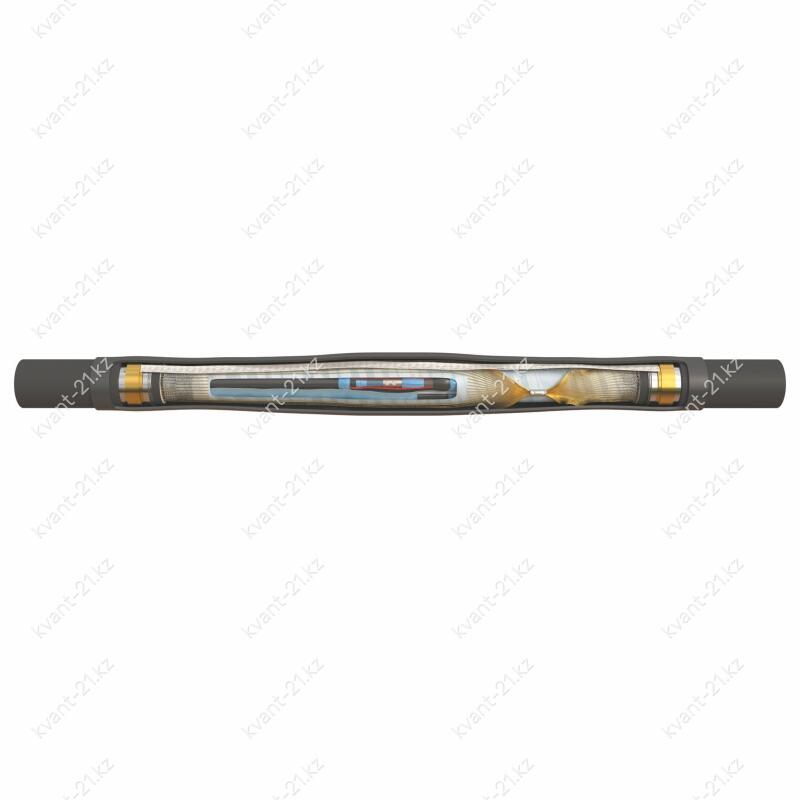

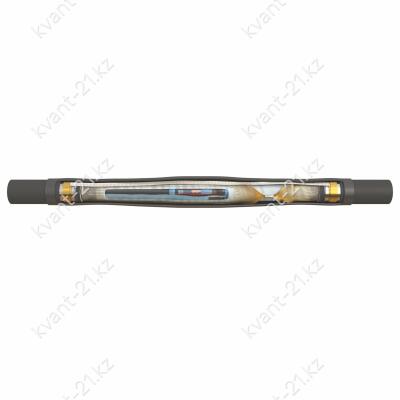

Соединительные муфты кабельные 3 ПСТб-10 до 10 кВ (сшитый полиэтилен)

Заказать через WhatsApp

+7 (747) 191-70-02

Отправьте заявку

zakaz@kvant21.kz

Свойства

Вид изделия:

Муфта кабельная

Материал изоляции:

сшитый полиэтилен

Тип муфты:

соединительная

Рабочее напряжение:

до 6 кВ, до 10 кВ

Количество жил:

Наличие защитного слоя в кабеле:

без брони, с бронёй

Наличие и тип контактных элементов:

с соединителями

Комплект заземления:

НКЗ

Бренд:

ЗЭТАРУС

Длина разделки:

1200 мм

Климатическое исполнение:

УХЛ 1; 5

Изготавливается по:

ТУ 3599-007-99856433-2011

Сертификат:

РОСС RU.ME80.H02184

Описание

Соединительные муфты для кабеля с изоляцией из сшитого полиэтилена на напряжение 6-10кВ.

Назначение:
Термоусаживаемые соединительные муфты 3 ПСТб-10 предназначены для соединения 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.

Муфты 3 ПСТб-10 устанавливается как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

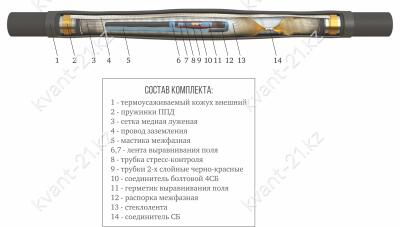

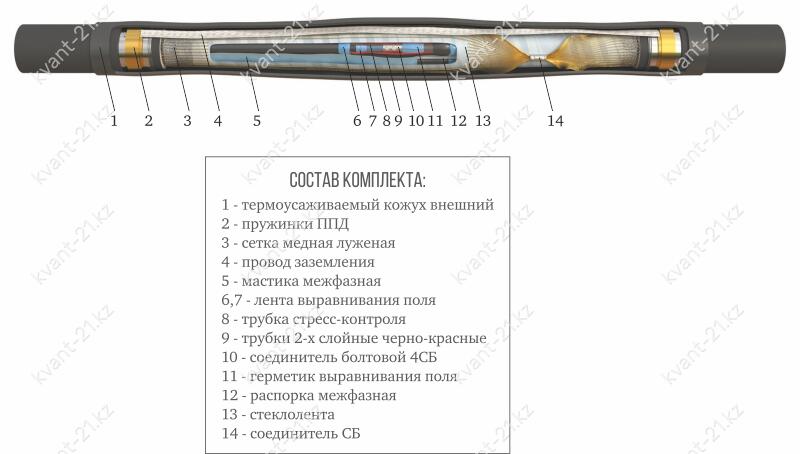

Особенности конструкции муфты:

Применение специального герметика со свойствами выравнивания напряженности электрического поля и трубок стресс-контроля максимально снижает риск пробоя изоляции на срезе проводящего слоя.
Универсальные болтовые соединители СБ-4 со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.

Документы

Инстркуция 3 ПСТб-10
