Свойства

Вид изделия:
Муфта кабельная

Материал изоляции:
бумага

Тип муфты:
соединительная

Рабочее напряжение:
до 6 кВ, до 10 кВ

Количество жил:
3


Наличие защитного слоя в кабеле:
без брони, с бронёй

Длина разделки:
1200 мм

Климатическое исполнение:
УХЛ 1; 5



Описание

Соединительные муфты для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:

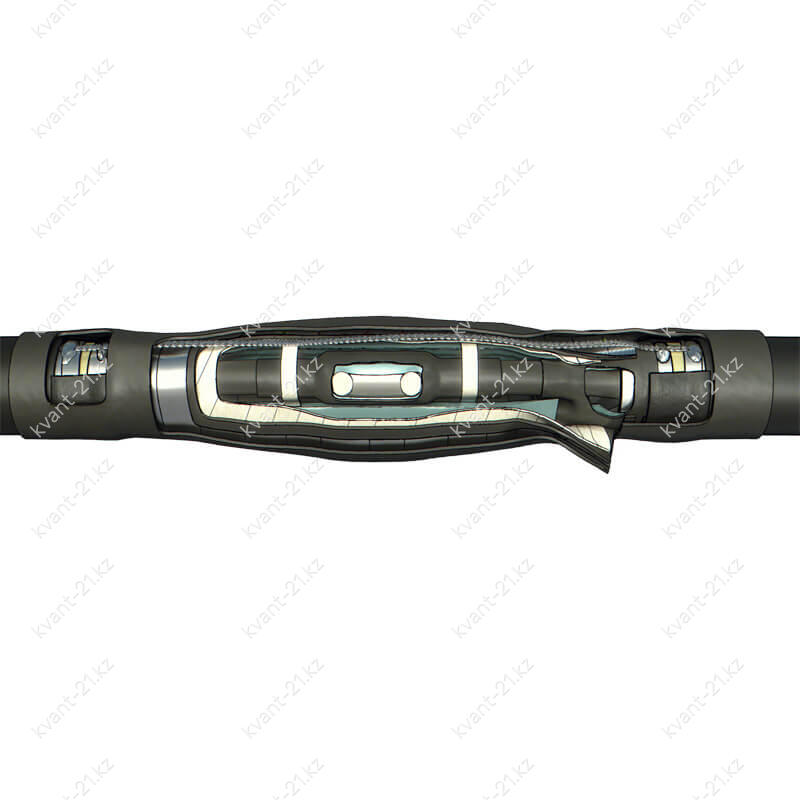

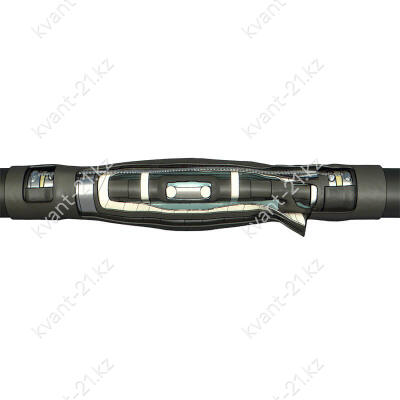

Термоусаживаемые соединительные муфты 3СТП-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфты 3СТП-10 устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

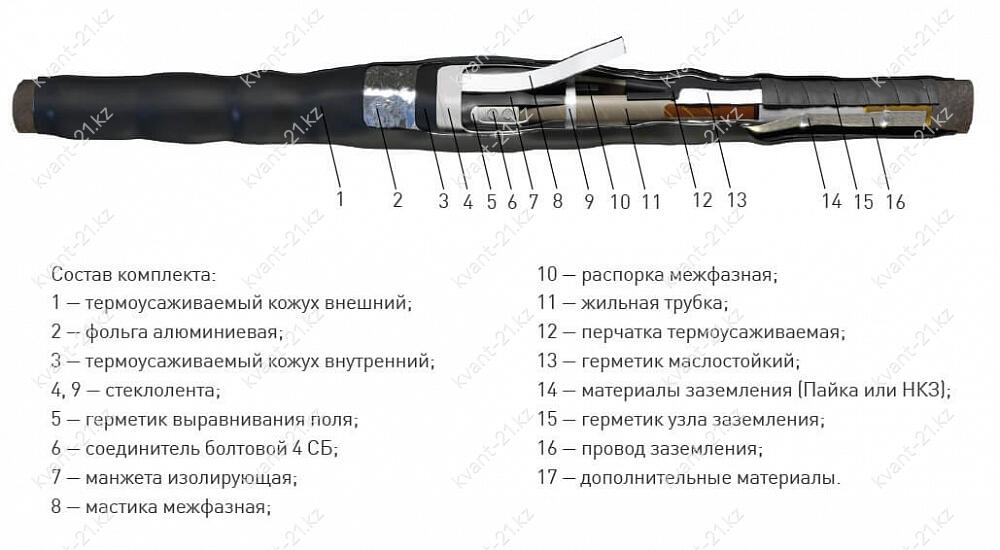

Особенности конструкции муфт:

  • Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения
  • Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
  • Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
  • В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
  • Универсальные болтовые соединители 4СБ со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.

Варианты комплектов заземления в муфтах 3СТП-10:

  • Паяный комплект состоит из припоя ПОС-30 (200 г), припоя А (75г), жира паяльного (15г). Данный комплект включен в состав муфты 3СТП-10 ЗЭТА с паяным комплектом заземления.
  • Комбинированный комплект заземления состоит из пружинки ППД (2 шт.), терки (2 шт.), провода заземления, жира паяльного (15 г), припоя ПОС-30 (100 г.). Данный комплект включен в состав муфты 3СТП-10 ЗЭТА с комбинированным комплектом заземления.
  • Непаяный состоит из пружинки ППД (2 шт.), терки (2 шт.), провод заземления. Данный комплект включен в состав муфты 3СТП-10 Zkabel.
Наименование Тип изделия Сечение кабеля, мм2 Наличие и тип контактных элементов Комплект заземления Бренд
Соединительная кабельная Муфта 3 СТП-10 (25-50) нг-Ls с соединителями ЗЭТАРУС 3 СТП-10 нг-Ls 25-50 с соединителями универсальный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (70-120) нг-Ls с соединителями ЗЭТАРУС 3 СТП-10 нг-Ls 70-120 с соединителями универсальный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (150-240) нг-Ls с соединителями ЗЭТАРУС 3 СТП-10 нг-Ls 150-240 с соединителями универсальный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (16-25) с соединителями (комбинированный комплект заземления) ЗЭТАРУС 3 СТП-10 16-25 с соединителями комбинированный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (16-25) с соединителями ЗЭТАРУС 3 СТП-10 16-25 с соединителями паяный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (25-50) с соединителями (комбинированный комплект заземления) ЗЭТАРУС 3 СТП-10 25-50 с соединителями комбинированный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (25-50) с соединителями ЗЭТАРУС 3 СТП-10 25-50 с соединителями паяный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (70-120) с соединителями (комбинированный комплект заземления) ЗЭТАРУС 3 СТП-10 70-120 с соединителями комбинированный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (70-120) с соединителями ЗЭТАРУС 3 СТП-10 70-120 с соединителями паяный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (150-240) с соединителями (комбинированный комплект заземления) ЗЭТАРУС 3 СТП-10 150-240 с соединителями комбинированный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП-10 (150-240) с соединителями ЗЭТАРУС 3 СТП-10 150-240 с соединителями паяный ЗЭТАРУС
Соединительная кабельная Муфта 3 СТП 10 (25-50) без соединителей ZKabel 3 СТП-10 25-50 без соединителей НКЗ ZKabel
Соединительная кабельная Муфта 3 СТП-10 (25-50) с соединителями ZKabel 3 СТП-10 25-50 с соединителями НКЗ ZKabel
Соединительная кабельная Муфта 3 СТП-10 (70-120) без соединителей ZKabel 3 СТП-10 70-120 без соединителей НКЗ ZKabel
Соединительная кабельная Муфта 3 СТП-10 (70-120) с соединителями ZKabel 3 СТП-10 70-120 с соединителями НКЗ ZKabel
Соединительная кабельная Муфта 3 СТП-10 (150-240) без соединителей ZKabel 3 СТП-10 150-240 без соединителей НКЗ ZKabel
Соединительная кабельная Муфта 3 СТП-10 (150-240) с соединителями ZKabel 3 СТП-10 150-240 с соединителями НКЗ ZKabel
