Свойства

Вид изделия:
Муфта кабельная

Материал изоляции:
бумага

Тип муфты:
соединительная

Рабочее напряжение:
до 6 кВ, до 10 кВ

Количество жил:
3


Сечение кабеля, мм2:
70-120

Наличие защитного слоя в кабеле:
без брони, с бронёй

Наличие и тип контактных элементов:
без соединителей

Комплект заземления:
НКЗ

Бренд:
ZKabel

Длина разделки:
1200 мм

Климатическое исполнение:
УХЛ 1; 5



Описание

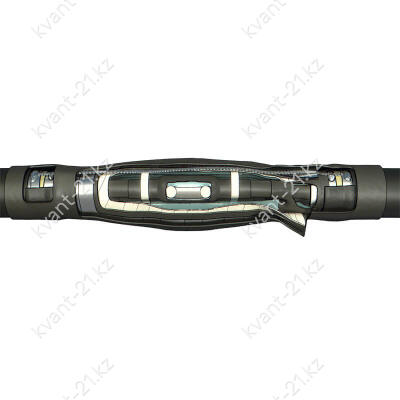

Соединительная муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ

Назначение:
Термоусаживаемая соединительная муфта 3 СТП-10 предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.

Муфта 3 СТП-10 устанавливается как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфты:

  • Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения
  • Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
  • Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
  • В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
  • Универсальные болтовые соединители 4СБ со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.

В состав муфты входит непаяный комплект заземления 3 СТП-10:

  • Пружинка ППД (2 шт.),
  • Терка (2 шт.),
  • Провод заземления.

Комплект

Манжета с клеем - 0,2м
Манжета с клеем - 0,2м
Количество: 3 шт
Наружный кожух с клеем - 1,22м
Наружный кожух с клеем - 1,22м
Количество: 1 шт
Термоусаживаемая перчатка ТУП 3-2
Термоусаживаемая перчатка ТУП 3-2
Количество: 2 шт
Кожух с клеем - 0,86м
Кожух с клеем - 0,86м
Количество: 1 шт
Трубка жильная - 0.33м. прозрачная
Трубка жильная - 0.33м. прозрачная
Количество: 6 шт
Проволока бандажная, оцинкованная
Проволока бандажная, оцинкованная
Количество: 2 шт (2.5м)
Пружина постоянного давления
Пружина постоянного давления
Количество: 2 шт
Контактная пластина (терка)
Контактная пластина (терка)
Количество: 2 шт
Провод заземления МГЛ 16мм2 - 1,15 м.
Провод заземления МГЛ 16мм2 - 1,15 м.
Количество: 1 шт
Герметик выравнивания поля (пластина)
Герметик выравнивания поля (пластина)
Количество: 3 шт
Герметик узла заземления 45*2 комплект 4шт х 0,55м
Герметик узла заземления 45*2 комплект 4шт х 0,55м
Количество: 1 шт
Герметик выравнивания поля 25*2 комплект 4шт х 0,5м + 2шт х 0,1м
Герметик выравнивания поля 25*2 комплект 4шт х 0,5м + 2шт х 0,1м
Количество: 1 шт
Бандажная нить
Бандажная нить
Количество: 2 шт (1.5 м)
Перчатки х/б
Перчатки х/б
Количество: 1 пара
Салфетка бязь 0,5 х 0,8м
Салфетка бязь 0,5 х 0,8м
Количество: 1 шт
Пакет п/э (труба)
Пакет п/э (труба)
Количество: 1 шт
Фольга алюминиевая 0,07 х 9м.
Фольга алюминиевая 0,07 х 9м.
Количество: 1 рулон
Распорка межфазная
Распорка межфазная
Количество: 1 шт
Инструкция
Инструкция
Количество: 1 шт
Гофрокороб упаковочный
Гофрокороб упаковочный
Количество: 1 шт
