Кабельная Муфта 4 СТП-1 (150-240) с соединителями (пластик/бумага) ЗЭТАРУС
Заказать через WhatsApp
Отправьте заявку
Свойства
Вид изделия:
Муфта кабельная
Материал изоляции:
бумага, пластик
Тип муфты:
соединительная
Рабочее напряжение:
до 0,4 кВ, до 1 кВ
Количество жил:
4
Сечение кабеля, мм2:
150-240
Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
с соединителями
Комплект заземления:
универсальный
Бренд:
ЗЭТАРУС
Длина разделки:
1200 мм
Климатическое исполнение:
УХЛ 1; 5
Изготавливается по:
ТУ 3599-007-99856433-2011
Сертификат:
РОСС RU.ME80.H02184
Описание
Соединительная муфта для кабеля с бумажной пропитанной или пластиковой изоляцией на напряжение до 1 кВ
Назначение:
Термоусаживаемая соединительная муфта 4СТП-1 предназначена для соединения 4-х жильных силовых кабелей с бумажной маслопропитанной или пластиковой изоляцией на напряжение до 1 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфты 4СТП-1 устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

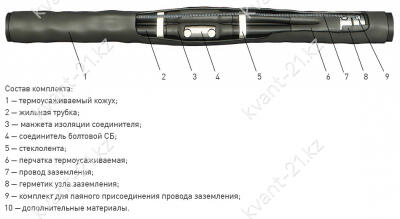

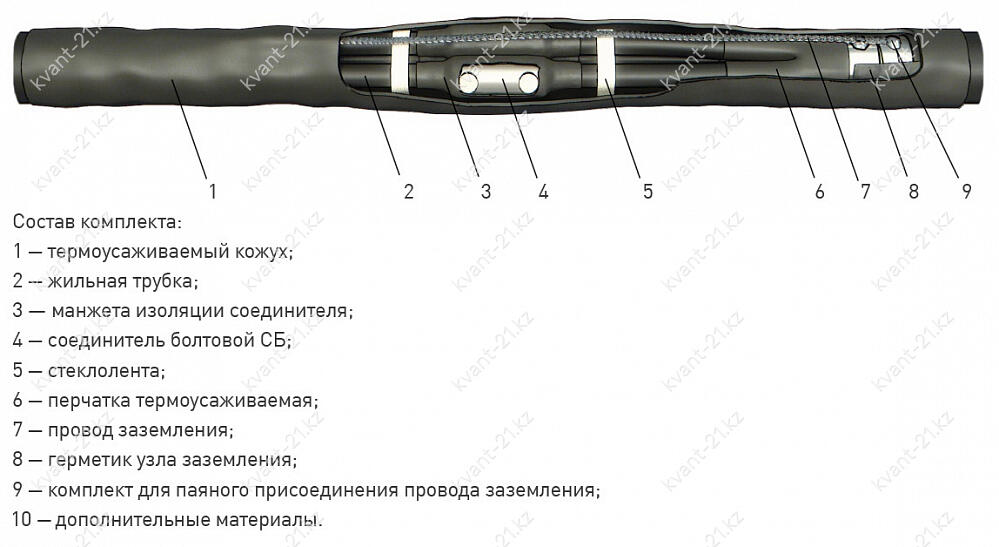

Особенности конструкции муфт:
- Муфты комплектуются болтовыми соединителями СБ. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика. Болтовые соединители со срывной головкой предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
- Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов.
Муфт 4СТП-1 включает универсальный комплект заземления:
- Припой А
- Припой ПОС-30
- Жир паяльный
- Пружинка ППД
- Контактная пластина (терка)
- Провод заземления
Комплект
Манжета с клеем - 0,2м
Количество: 4 шт
Количество: 4 шт
Термоусаживаемая перчатка ТУП 4-3
Количество: 2 шт
Количество: 2 шт
Наружный кожух с клеем - 1,22м
Количество: 1 шт
Количество: 1 шт
Трубка жильная - 0.33м.
Количество: 8 шт
Количество: 8 шт
Соединитель болтовой 4СБ-3
Количество: 4 шт
Количество: 4 шт
Жир паяльный
Количество: 1 шт
Количество: 1 шт
Припой ПОС-30
Количество: 1 шт (0.2 кг)
Количество: 1 шт (0.2 кг)
Припой А (75+-5гр)
Количество: 1 шт
Количество: 1 шт
Проволока бандажная, оцинкованная
Количество: 2 шт (2.5м)
Количество: 2 шт (2.5м)
Пружина постоянного давления
Количество: 2 шт
Количество: 2 шт
Контактная пластина (терка)
Количество: 2 шт
Количество: 2 шт
Провод заземления МГЛ 25мм2 - 1,15м.
Количество: 1 шт
Количество: 1 шт
Герметик узла заземления 45*2 комплект 2шт х 0,7м
Количество: 1 шт
Количество: 1 шт
Бандажная нить
Количество: 2 шт (1.5 м)
Количество: 2 шт (1.5 м)
Изолента 5м
Количество: 1 рулон
Количество: 1 рулон
Перчатки х/б
Количество: 1 пара
Количество: 1 пара
Бирка У134
Количество: 1 шт
Количество: 1 шт
Салфетка бязь 0,5 х 0,8м
Количество: 1 шт
Количество: 1 шт
Пакет п/э (труба)
Количество: 1 шт
Количество: 1 шт
Стеклолента 0,025 х 1м
Количество: 2 шт
Количество: 2 шт
Инструкция
Количество: 1 шт
Количество: 1 шт
Гофрокороб упаковочный
Количество: 1 шт
Количество: 1 шт
