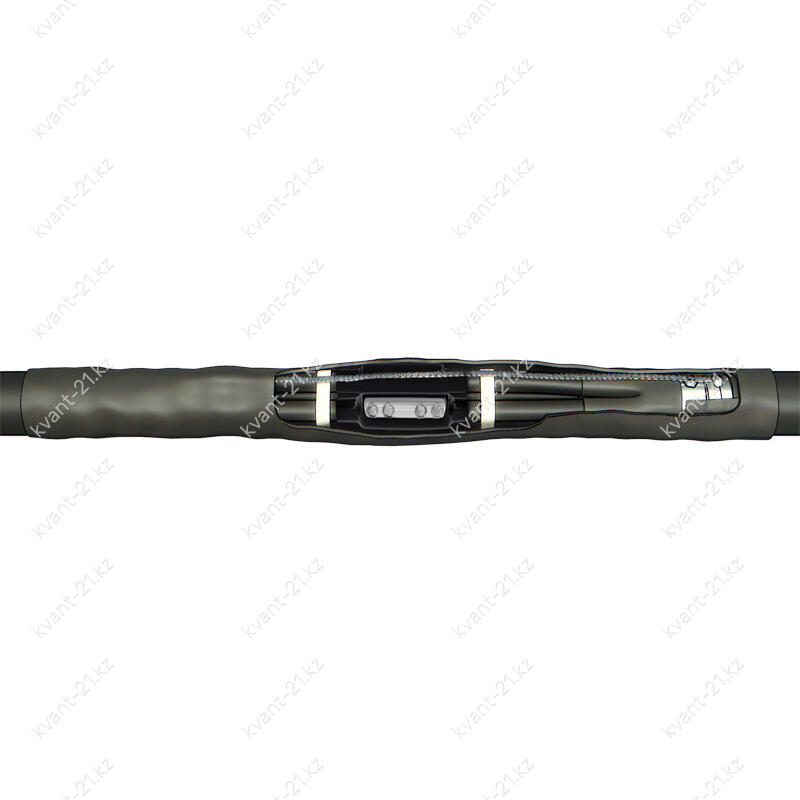

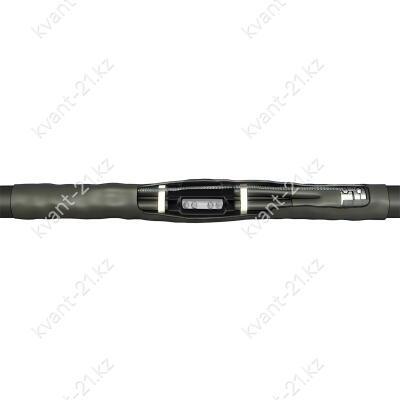

Кабельная Муфта 4 СТП-1 (16-25) с соединителями (пластик/бумага) ЗЭТАРУС

Свойства

Вид изделия:

Муфта кабельная

Материал изоляции:

бумага, пластик

Тип муфты:

соединительная

Рабочее напряжение:

до 0,4 кВ, до 1 кВ

Количество жил:

Сечение кабеля, мм2:

16-25

Наличие защитного слоя в кабеле:

без брони, с бронёй

Наличие и тип контактных элементов:

с соединителями

Комплект заземления:

универсальный

Бренд:

ЗЭТАРУС

Длина разделки:

1200 мм

Климатическое исполнение:

УХЛ 1; 5

Изготавливается по:

ТУ 3599-007-99856433-2011

Сертификат:

РОСС RU.ME80.H02184

Описание

Соединительная муфта для кабеля с бумажной пропитанной или пластиковой изоляцией на напряжение до 1 кВ

Назначение:
Термоусаживаемая соединительная муфта 4СТП-1 предназначена для соединения 4-х жильных силовых кабелей с бумажной маслопропитанной или пластиковой изоляцией на напряжение до 1 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфты 4СТП-1 устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

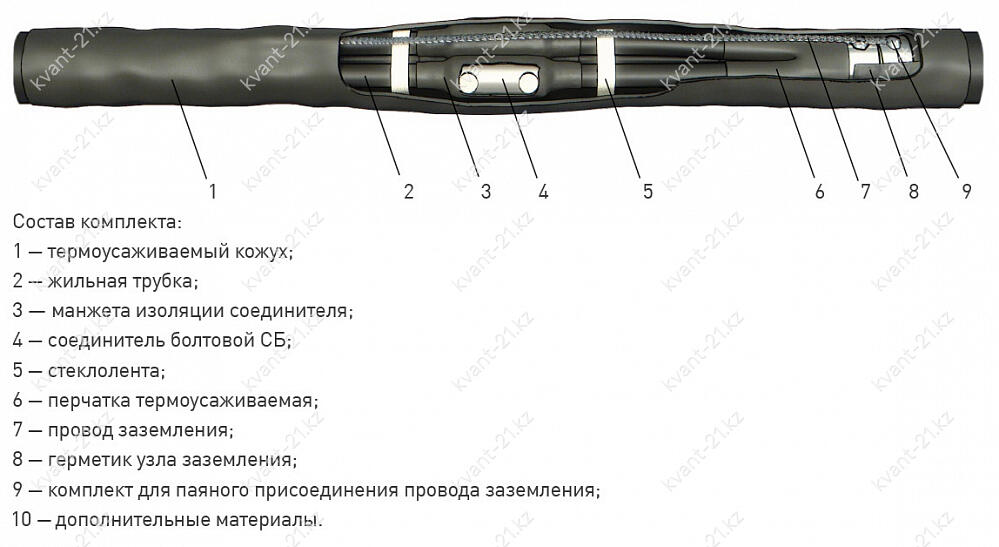

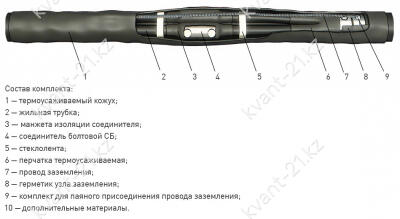

Особенности конструкции муфт:

Муфты комплектуются болтовыми соединителями СБ. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика. Болтовые соединители со срывной головкой предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов.

Муфт 4СТП-1 включает универсальный комплект заземления:
