Свойства

Вид изделия:
Муфта кабельная

Материал изоляции:
бумага, пластик

Тип муфты:
соединительная

Рабочее напряжение:
до 0,4 кВ, до 1 кВ

Количество жил:
4


Сечение кабеля, мм2:
35-50

Наличие защитного слоя в кабеле:
без брони, с бронёй

Наличие и тип контактных элементов:
с соединителями

Комплект заземления:
универсальный

Бренд:
ЗЭТАРУС

Длина разделки:
1000 мм

Климатическое исполнение:
УХЛ 1; 5


Изготавливается по:
ТУ 3599-007-99856433-2011

Сертификат:
РОСС RU.ME80.H02184


Описание

Соединительная муфта для кабеля с бумажной пропитанной или пластиковой изоляцией на напряжение до 1 кВ

Назначение:

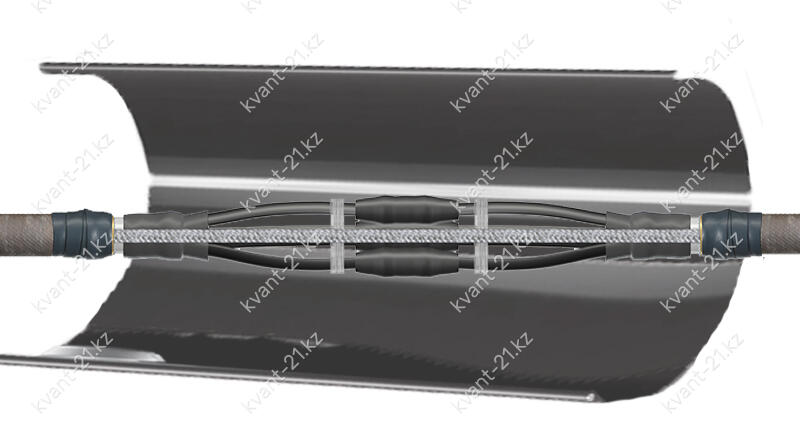

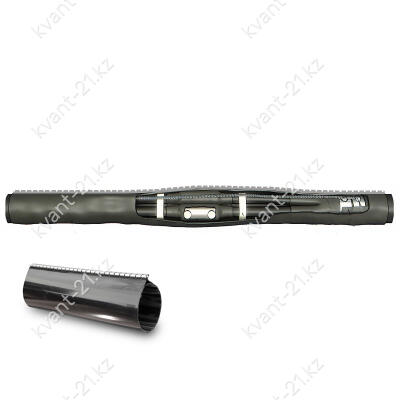

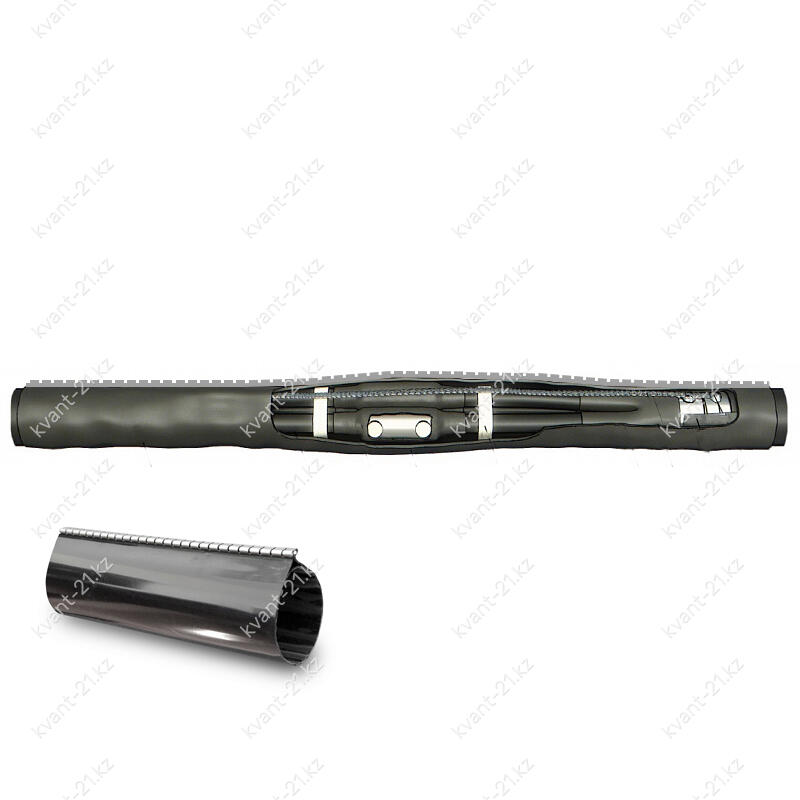

Термоусаживаемая соединительная муфта 4СТП-1 РК с ремонтным кожухом предназначена для соединения 4-х жильных силовых кабелей с бумажной маслопропитанной или пластиковой изоляцией на напряжение до 1 кВ в условиях ограниченного пространства.
Муфты 4СТП-1 РК рекомендуются при монтаже кабельной линии в траншеях или коллекторах – в условиях ограниченного пространства. Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов.

Особенности конструкции муфт:

  • Муфты комплектуются болтовыми соединителями СБ. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена токопроводящая мастика. Болтовые соединители со срывной головкой предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
  • Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых элементов.

Муфт 4СТП-1 РК включает универсальный комплект заземления:

  • Припой А
  • Припой ПОС-30
  • Жир паяльный
  • Пружинка ППД
  • Контактная пластина (терка)
  • Провод заземления

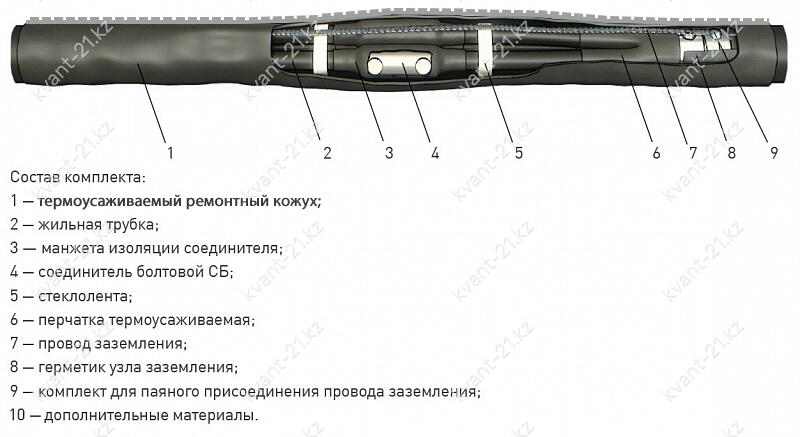

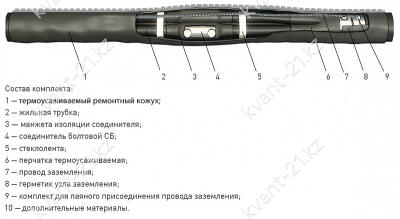

Комплект

Термоусаживаемая перчатка ТУП 4-1
Термоусаживаемая перчатка ТУП 4-1
Количество: 2 шт
Манжета с клеем - 0,13м
Манжета с клеем - 0,13м
Количество: 4 шт
Кожух ремонтный - 1м
Кожух ремонтный - 1м
Количество: 1 шт
Трубка жильная - 0.2м.
Трубка жильная - 0.2м.
Количество: 8 шт
Жир паяльный
Жир паяльный
Количество: 1 шт
Припой ПОС-30
Припой ПОС-30
Количество: 1 шт (0.2 кг)
Припой А (75+-5гр)
Припой А (75+-5гр)
Количество: 1 шт
Проволока бандажная, оцинкованная
Проволока бандажная, оцинкованная
Количество: 2 шт (2.5м)
Пружина постоянного давления
Пружина постоянного давления
Количество: 2 шт
Контактная пластина (терка)
Контактная пластина (терка)
Количество: 2 шт
Провод заземления МГЛ 16мм2 - 0,9м.
Провод заземления МГЛ 16мм2 - 0,9м.
Количество: 1 шт
Герметик узла заземления 45*2 комплект 2шт х 0,4м
Герметик узла заземления 45*2 комплект 2шт х 0,4м
Количество: 1 шт
Бандажная нить
Бандажная нить
Количество: 2 шт (1.5 м)
Изолента 5м
Изолента 5м
Количество: 1 рулон
Перчатки х/б
Перчатки х/б
Количество: 1 пара
Бирка У134
Бирка У134
Количество: 1 шт
Салфетка бязь 0,5 х 0,8м
Салфетка бязь 0,5 х 0,8м
Количество: 1 шт
Соединитель болтовой 4СБ-1
Соединитель болтовой 4СБ-1
Количество: 4 шт
Стеклолента 0,025 х 1м
Стеклолента 0,025 х 1м
Количество: 2 шт
Инструкция
Инструкция
Количество: 1 шт
Гофрокороб упаковочный
Гофрокороб упаковочный
Количество: 1 шт
