Свойства

Вид изделия:
Муфта кабельная

Материал изоляции:
бумага

Тип муфты:
соединительная

Рабочее напряжение:
до 6 кВ, до 10 кВ

Количество жил:
3


Наличие защитного слоя в кабеле:
без брони, с бронёй

Наличие и тип контактных элементов:
с соединителями

Комплект заземления:
паяный

Бренд:
ЗЭТАРУС

Длина разделки:
1560 мм

Климатическое исполнение:
УХЛ 1; 5


Изготавливается по:
ТУ 3599-007-99856433-2011

Сертификат:
РОСС RU.AB28.H21326


Описание

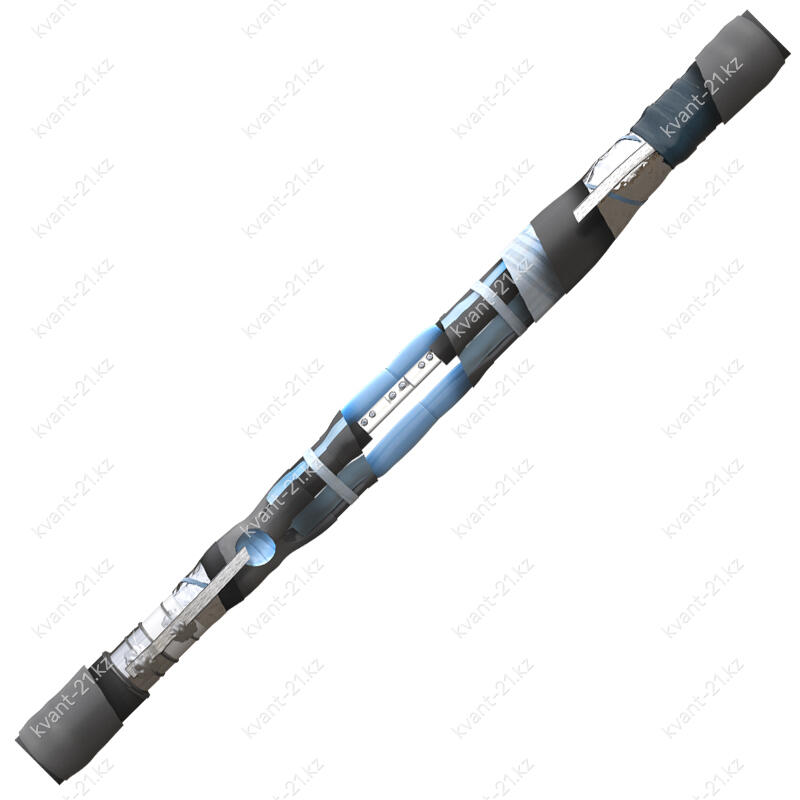

Ремонтная муфта – это изделие, предназначенное для ремонта 3-х жильного кабеля с бумажной маслопропитанной изоляцией на 10 кВ.

Ремонтная муфта, представляющая собой комплект деталей и материалов, обеспечивающих восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта ремонтной муфты определяется сечением жил.

Ремонтные муфты ЗЭТА позволяют быстрее, экономнее и качественнее осуществлять ремонт кабельной линии. Для проведения ремонта стандартным способом необходимы две соединительные муфты и отрезок кабеля длинной не менее 5 метров. Конструкция же ремонтной муфты при повреждениях кабеля на участке до 170 мм позволяет восстановить целостность без дополнительной вставки. Таким образом, отпадает необходимость открывать кабельную траншею на значительную длину и использовать дополнительную кабельную вставку.

Преимущества ремонтной муфты ЗЭТА:

  • Включает полный комплект поставки для ремонта. В состав муфт входят элементы, необходимые для быстрого и качественного монтажа, такие как:
    • трубки изоляции
    • герметики выравнивания поля
    • провод заземления
    • материалы для присоединения провода заземления
    • кожух для защиты муфт от повреждений
  • Муфта на 10 кВ очень удобна в монтаже на сечение 150-240 за счет составной гильзы.

Технические характеристики

Сечение жил кабеля от 70 до 240мм2
Напряжение до 10 кВ
Климатическое исполнение У1
Температура эксплуатации -50 +50 ºС
Число жил 3
Тип изоляции бумажная
Установка внутренняя/наружная/под землей
Наименование Тип изделия Сечение кабеля, мм2
Ремонтная кабельная Муфта 3 СТпР-10 (70-120) ЗЭТАРУС 3 СТпР-10 70-120
Ремонтная кабельная Муфта 3 СТпР-10 (150-240) ЗЭТАРУС 3 СТпР-10 150-240
