Термоусаживаемые соединительные кабельные муфты 3 ПСТпб-6
Свойства
Вид изделия:
Муфта кабельная
Материал изоляции:
ПВХ
Тип муфты:
соединительная
Рабочее напряжение:
до 6 кВ
Количество жил:
3
Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
с соединителями
Комплект заземления:
НКЗ
Бренд:
ЗЭТАРУС
Длина разделки:
1200 мм
Климатическое исполнение:
УХЛ 1; 5
Изготавливается по:
ТУ 3599-007-99856433-2011
Сертификат:
РОСС RU.ME80.H02184
Описание
Муфты 3 ПСТпб-6, предназначены для соединения кабеля с ПВХ изоляцией до 6 кВ. Используется на линиях электропередач, выполненных кабелем АВВГ-6, ВББШВ-6, ВВГ-6, АВБбШв-6, ХЛ-6, например, кабельных линиях, идущих от подстанции к потребителям.

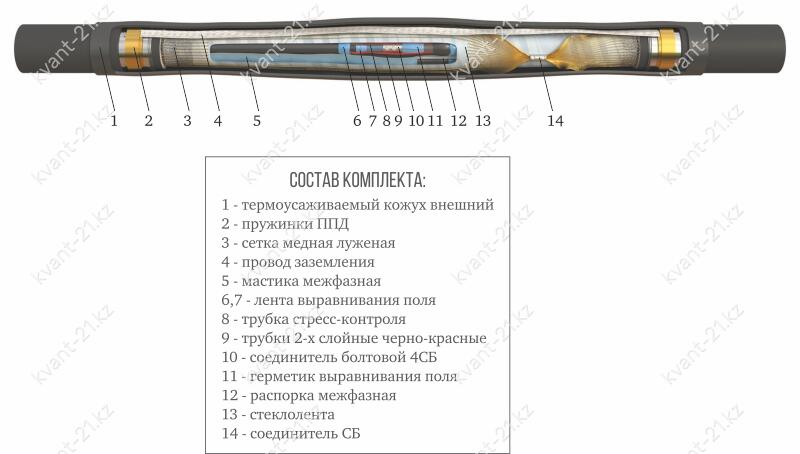

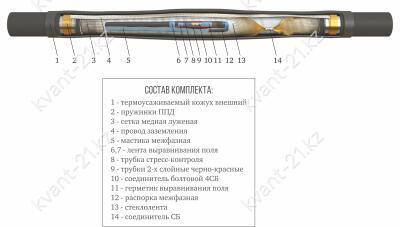

В состав муфты входят элементы, необходимые для быстрого и качественного монтажа: соединители, герметики выравнивания поля, заполнитель межфазного пространства, кожух с клеем, манжеты изоляции, провод заземления.
В состав муфты входят элементы, необходимые для быстрого и качественного монтажа: соединители, герметики выравнивания поля, заполнитель межфазного пространства, кожух с клеем, манжеты изоляции, провод заземления.
Особенности конструкции муфт:
- Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный методом соэкструзии.
Документы
| Наименование | Тип изделия | Сечение кабеля, мм2 |
|---|---|---|
| Кабельная Муфта 3 ПСТпб-6 (35-50)-ПВХ с соединителями ЗЭТАРУС | 3 ПСТпб-6 | 35-50 |
| Кабельная Муфта 3 ПСТпб-6 (70-120)-ПВХ с соединителями ЗЭТАРУС | 3 ПСТпб-6 | 70-120 |
| Кабельная Муфта 3 ПСТпб-6 (150-240)-ПВХ с соединителями ЗЭТАРУС | 3 ПСТпб-6 | 150-240 |
