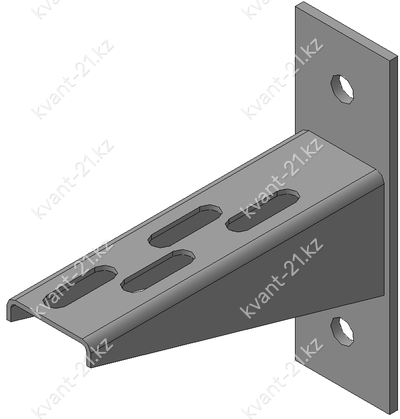

Консоль КС1
Описание
Консоль КС1 предназначена для крепления высоконагруженных кабельных конструкций (лотков, коробов) к стойкам типа СТ, стенам и другим инженерным конструкциям. Подходит для монтажа кабелей среднего и высокого напряжения, в том числе кабелей с изоляцией из сшитого полиэтилена, с помощью специальных хомутов или скоб из немагнитного материала. Консоль КС1 используется в коррозийных и агрессивных средах на предприятиях металлургической, газовой, химической и нефтехимической промышленности.
Завод «Челябинский ЗЭМИ» изготавливает консоли КС1 из качественной стали марки Ст3 толщиной до 2,5 мм, с опорной пластиной из стали марки 08ПС толщиной 4мм. При длине консоли более 450 мм, толщина пластины увеличивается. Шаг перфорации для этих типов консолей 50 мм, размер отверстий 32*9 мм. Крепление консолей к стойке осуществляется DIN болтами через отверстия в опорной пластине. Стандартное климатическое исполнение УТ1,5. Антикоррозионное покрытие получается методом погружения изделия в расплав цинка.
Технические характеристики

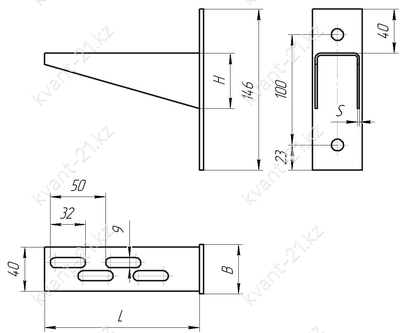

| Тип | Габаритные размеры, мм | S, мм | Масса, кг | ||
|---|---|---|---|---|---|
| L | H | B | |||
| КС1-140 | 140 | 50 | 45 | 2,0 | 0,32 |
| КС1-240 | 240 | 60 | 45 | 2,0 | 0,50 |
| КС1-340 | 340 | 70 | 45 | 2,0 | 0,71 |
| КС1-440 | 440 | 80 | 45 | 2,0 | 0,99 |
| КС1-540 | 540 | 85 | 45 | 2,0 | 1,26 |
| КС1-600 | 600 | 85 | 45 | 2,5 | 1,40 |
| КС1-750 | 750 | 90 | 45 | 2,5 | 1,75 |
