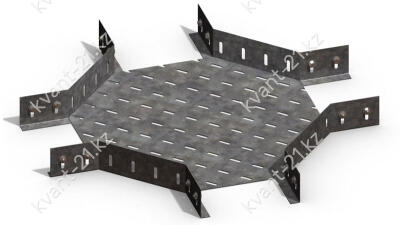

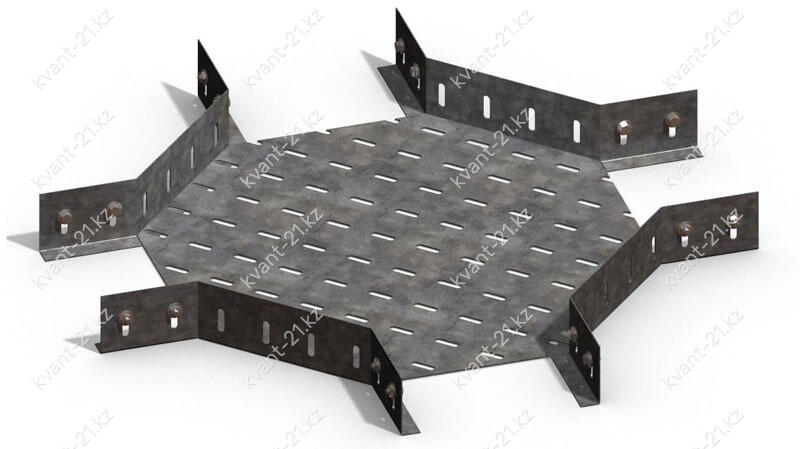

Крестообразный КМ перфорированный
Описание
Крестообразный лоток используется для прокладки кабельной трассы с одновременным получением бокового отвода под углом 90С, и в левую, и в правую стороны.
Крестообразный лоток делает соединение винтового типа в 16-ти местах с уже имеющимися прямыми секциями, используется для прокладки электрической проводки, кабелей открытого типа.
Технические характеристики
| Наименование |
|
|||
| Толщина металла | 0.55, 0.8, 1.0, 1.2, 1.5 | |||
| Размеры изготавливаемой продукции | ||||
|---|---|---|---|---|
| Размеры Д, Ш, В, а | R2 | R3 | R4 | |
| Ширина min | 25 | 50 | 100 | |
| Ширина max | 100 | 500 | 600 | |
| Высота min | 25 | 50 | ||
| Высота max | 50 | 200 | ||
| a | 50 | 137 | 200 | |
| Возможно индивидуальное изготовление. | ||||
| Комплектация | ||||
| Комплект метизов | ||||
| Болт | D6x16xШ2 | 16шт | ||
| Гайка | 16шт | |||
| Шайба | 32шт | |||
Дополнительное описание
Климатические исполнения лотков КМ:
- УТ2,5 из оцинкованной стали;
- УЗ из стали с лакокрасочным покрытием;
- производство лотков КМ исполнением цУТ1,5 из горячего цинка возможно под заказ.
Технология производства ЛМ лотков соответствует ГОСТ 14918-80 и ТУ-3449-610-11132237-08.
