Угловой КГГ 90
Описание

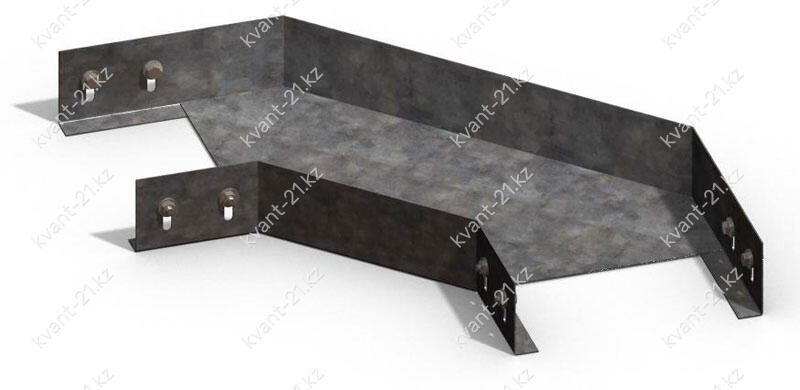

Лоток угловой КГГ 90 предназначен для ответвления на 90° по горизонтали проводов и кабелей напряжением до 1000 В, для открытых электропроводок и открытой прокладки кабельных линий.
Технические характеристики
| Наименование |
|
|||
| Толщина металла | 0.55, 0.8, 1.0, 1.2, 1.5 | |||
| Размеры изготавливаемой продукции | ||||
|---|---|---|---|---|

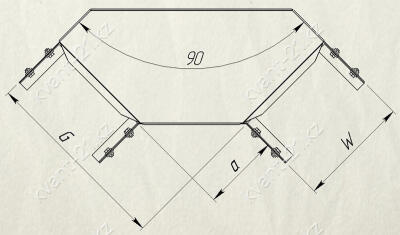

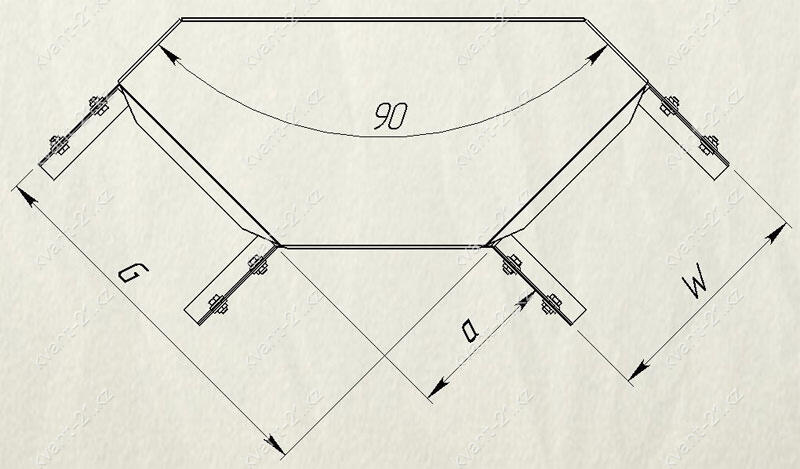

| Размеры Д, Ш, В, а | R2 | R3 | R4 | |
| Ширина min | 25 | 50 | 100 | |
| Ширина max | 100 | 500 | 600 | |
| Высота min | 25 | 50 | ||
| Высота max | 50 | 200 | ||
| a | 50 | 137 | 200 | |
| Возможно индивидуальное изготовление. | ||||
| Комплектация | ||||
| Комплект метизов | ||||
| Болт | D6x16xШ2 | 8 шт | ||
| Гайка | 8 шт | |||
| Шайба | 16 шт | |||
Дополнительное описание
Климатические исполнения лотков КГГ 90: УЗ из стали с лакокрасочным покрытием; УТ2,5 из оцинкованной стали; цУТ1,5 – горячий цинк.
