Угловой вертикальный КПГ 90
Описание

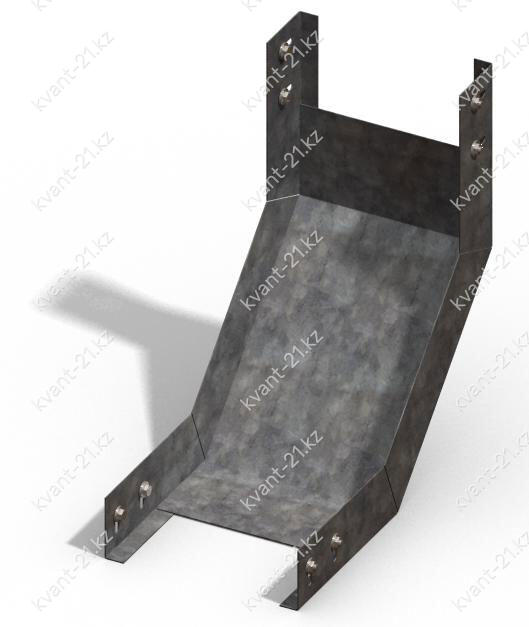

Лоток угловой вертикальный КПГ 90 предназначен для ответвления вверх на 90° по вертикали проводов и кабелей напряжением до 1000 В, для открытых электропроводок и открытой прокладки кабельных линий.
Технические характеристики
| Наименование |
|
|||
| Толщина металла | 0.55, 0.8, 1.0, 1.2, 1.5 | |||
| Размеры изготавливаемой продукции | ||||
|---|---|---|---|---|
| Размеры Д, Ш, В, а | R2 | R3 | R4 | |
| Ширина W1 | 25 | 50 | 100 | |
| Ширина W2 | 100 | 500 | 600 | |
| Высота min | 25 | 50 | ||
| Высота max | 50 | 200 | ||

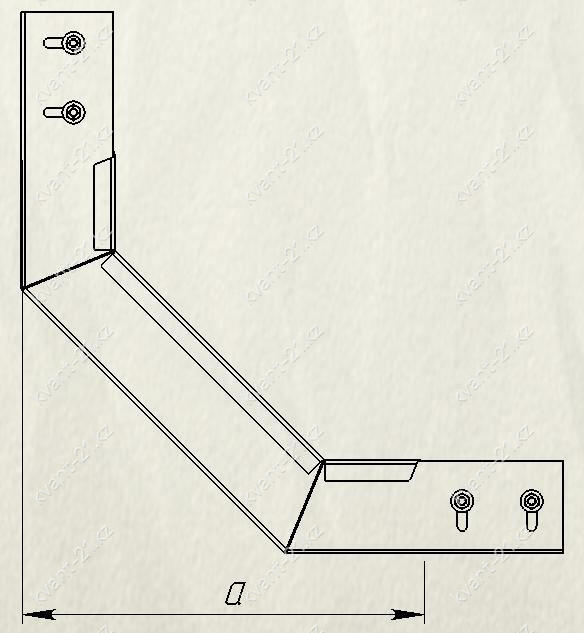

| a | 150 | 290 | 400 | |
| Возможно индивидуальное изготовление. | ||||
| Комплектация | ||||
| Комплект метизов | ||||
| Болт | D6x16xШ2 | 8 шт | ||
| Гайка | 8 шт | |||
| Шайба | 16 шт | |||
Дополнительное описание
Все лотки прямые КПГ 90 изготавливаются в следующих климатиеских исполнениях: УЗ из стали с лакокрасочным покрытием; климатическое исполнение УТ2,5 из оцинкованной стали и по желанию заказчика возможно изготовление лотков исполнением цУТ1,5 – горячий цинк. Технология изготовления лотков КПГ 90 соответствует ГОСТ 14918-80 и ТУ-3449-610-11132237-08.
