Угловой вертикальный КС 45 (135) перфорированный
Описание
Лоток угловой вертикальный КС 45 (КС 135) перфорированный предназначен для ответвления вниз на 135° по вертикали проводов и кабелей напряжением до 1000 В, для открытых электропроводок и открытой прокладки кабельных линий. Перфорирование делается для того, чтобы лучше охлаждался кабель.
Технические характеристики
| Наименование |
|
|||||
| Толщина металла | 0.55, 0.8, 1.0, 1.2, 1.5 | Размеры изготавливаемой продукции | ||||
|---|---|---|---|---|---|---|
| Размеры Д, Ш, В, а | R2 | R3 | R4 | |||
| Ширина W1 | 25 | 50 | 100 | |||
| Ширина W2 | 100 | 500 | 600 | |||
| Высота min | 25 | 50 | ||||
| Высота max | 50 | 200 | ||||
| a | 120 | |||||
| b | 85 | |||||

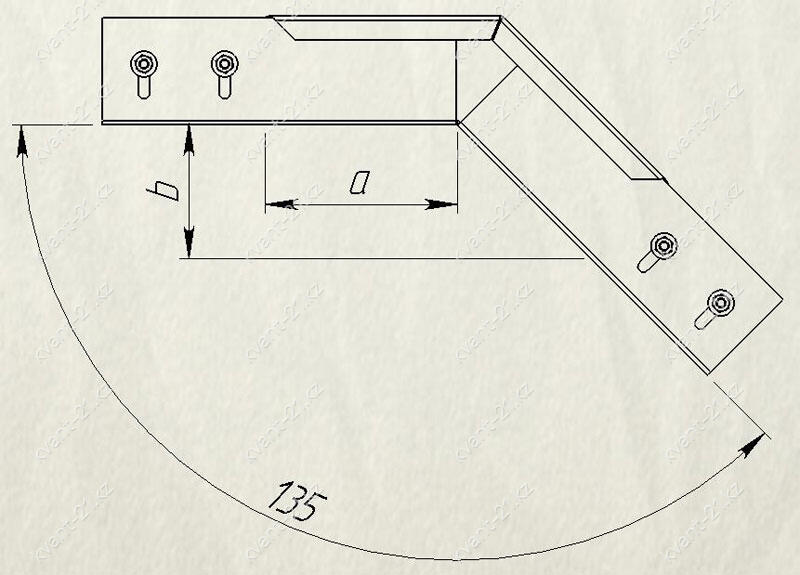

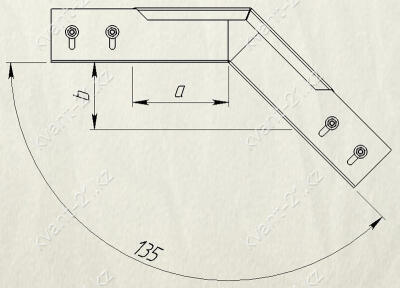

| Размеры для проектирования | ||||||
| a | ||||||
|
b
|
||||||
| Возможно индивидуальное изготовление. | ||||||
| Комплектация | ||||||
| Комплект метизов | ||||||
| Болт | D6x16xШ2 | 8 шт | ||||
| Гайка | 8 шт | |||||
| Шайба | 16 шт | |||||
Дополнительное описание
Все лотки угловые КС 45 (КС 135) изготавливаются в следующих климатических исполнениях: УЗ из стали с лакокрасочным покрытием; климатическое исполнение УТ2,5 из оцинкованной стали и по желанию заказчика возможно изготовление лотков исполнением цУТ1,5 – горячий цинк. Технология изготовления лотков металлических КС 135 соответствует ГОСТ 14918-80 и ТУ-3449-610-11132237-08.
