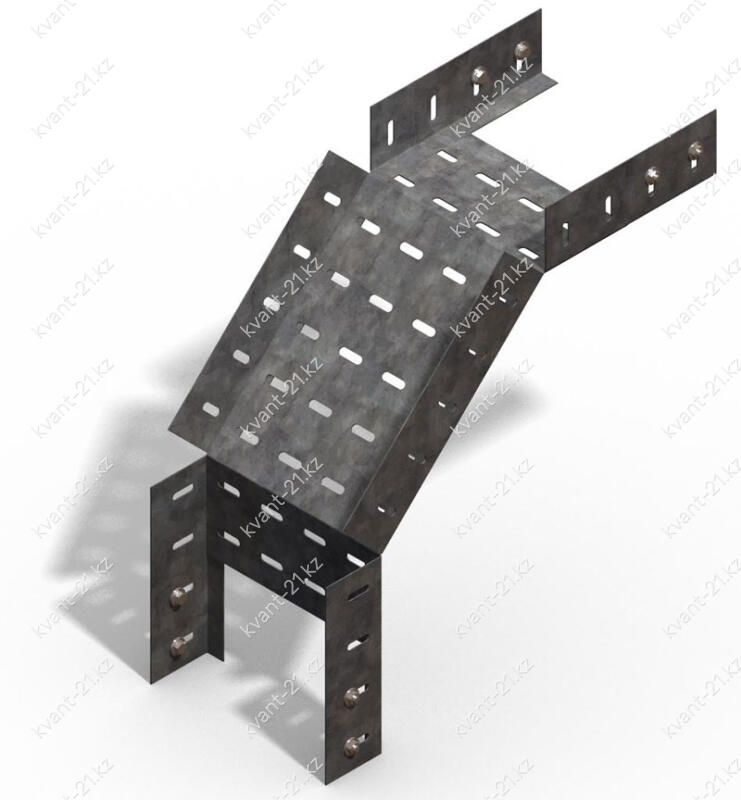

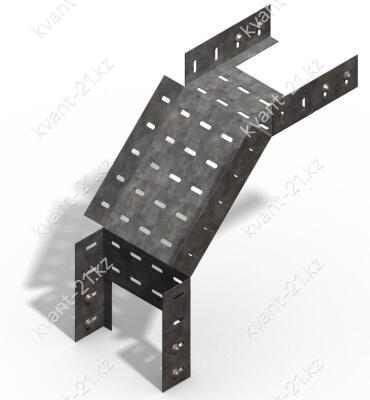

Угловой вертикальный КС 90 перфорированный
Описание
Лоток угловой вертикальный КС 90 перфорированный предназначен для ответвления вниз на 90° по вертикали проводов и кабелей напряжением до 1000 В, для открытых электропроводок и открытой прокладки кабельных линий. Перфорирование делается для того, чтобы лучше охлаждался кабель.
Технические характеристики
| Размеры изготавливаемой продукции | ||||
|---|---|---|---|---|
| Размеры Д, Ш, В, а | R2 | R3 | R4 | |
| Ширина W1 | 25 | 50 | 100 | |
| Ширина W2 | 100 | 500 | 600 | |
| Высота min | 25 | 50 | ||
| Высота max | 50 | 200 | ||

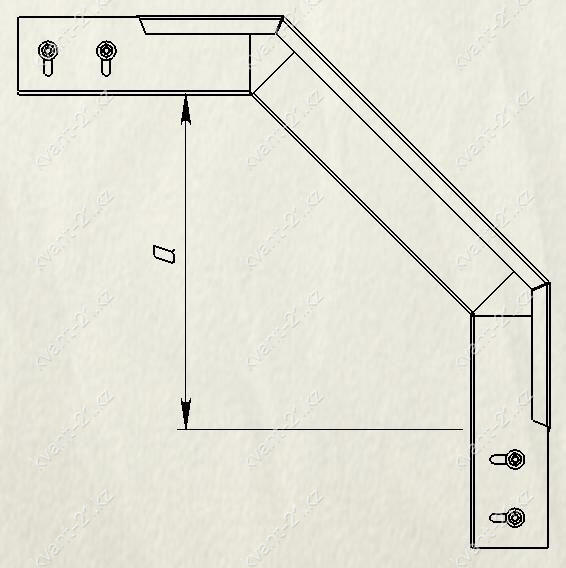

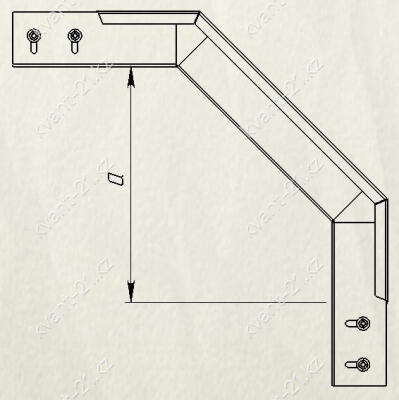

| a | 150 | 290 | 400 | |
| Возможно индивидуальное изготовление. | ||||
| Комплектация | ||||
| Комплект метизов | ||||
| Болт | D6x16xШ2 | 8 шт | ||
| Гайка | 8 шт | |||
| Шайба | 16 шт | |||
Дополнительное описание
Лотки КС 90 изготавливаются в следующих климатических исполнениях: УЗ из стали с лакокрасочным покрытием; климатическое исполнение УТ2,5 из оцинкованной стали и по желанию заказчика возможно изготовление лотков исполнением цУТ1,5 – горячее цинкование. Технология изготовления лотков металлических ЛМГ соответствует ГОСТ 14918-80 и ТУ-3449-610-11132237-08.
