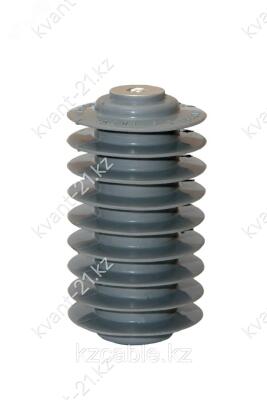

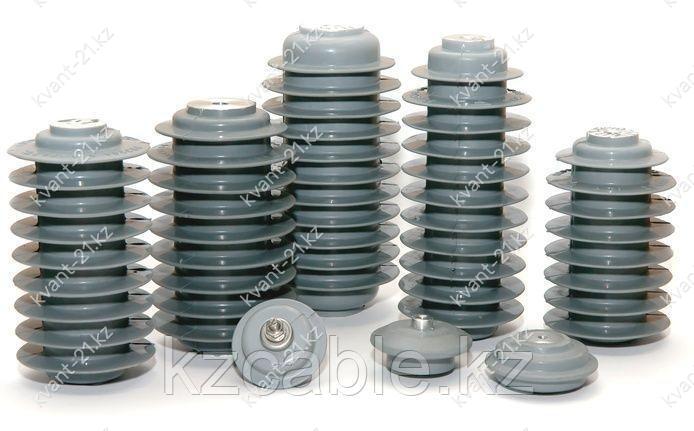

Ограничитель перенапряжения ОПН-6
Заказать через WhatsApp
Отправьте заявку
Описание
Ограничители перенапряжений ОПН-6:
ОПНп-6 УХЛ2; ОПН-6 УХЛ1; ОПНп-6 УХЛ1
Назначение ограничителей перенапряжений ОПН-6 и ОПНп-6
Ограничители перенапряжений ОПН-6 и ОПНп-6 в фарфоровых (ОПН) или полимерных (ОПНп) корпусах (покрышках) на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.
Основные технические характеристики ограничителей перенапряжений ОПН-6 и ОПНп-6
| Параметр ограничителя | ОПНп — 6 УХЛ2 | ОПН — 6 УХЛ1 | ОПНп — 6 УХЛ1 |
| Номинальное напряжение, кВ | 6,0 | ||
| Наибольшее рабочее напряжение, кВ | 6,0; 6,6; 6,9; 7,2; 7,6 | ||
| Остающееся напряжение при импульсном токе 1,2/2,5 мс с амплитудой 300 А, не более, кВ | 16.0 | 16.0 | 16.0 |
| Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой:
1000 А, не более, кВ 5000 А, не более, кВ |
20,0 21,0 |
||
| Пропускная способность: 20 воздействий импульсов тока 8/20 мкс с амплитудой, А 1,2/2,5 мс с амплитудой, А |
10000 300; 400; 500; 550 |
||
| Масса не более, кг | 1,0 | 2,9 | 1,2 |
| Обозначение технических условий | ТУ 3414-004-31911579-2007 | ||
| Высота,мм | 120 | 200 | 205 |
| Длина пути утечки внешней изоляции, см, не менее | 19,2 | 18 | 22.5 |
