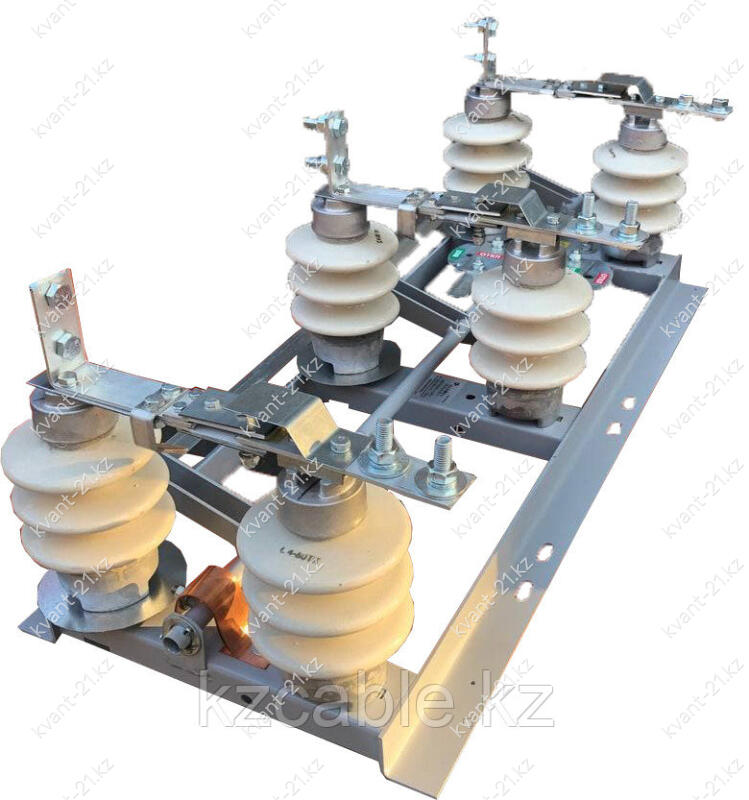

Разъединитель РЛНД-1-10/400 с приводом ПРНЗ-10 (алюминиевые ножи, контактная группа алюминиевая)
Разъединители трехполюсные РЛНД 10/400 предназначены для универсального использования в высоковольтных сетях и на открытых подстанциях переменного тока частотой 50 Гц секционирования сетей и отсоединения от сети потребителей без тока нагрузки, для образования видимого промежутка в линии.
Структура условного обозначения разъединителя РЛНД-1-10/400
- Р – разъединитель
- Л – линейный
- Н – наружной установки
- Д – две опорно-изоляционные колонки
- 1– количество заземляющих ножей
- 10 – номинальное напряжение, кВ
- 400 – номинальный ток, А
- УХЛ1– климатическое исполнение и категория размещения по ГОСТ 15150-69
Структура условного обозначения привода ПРНЗ-10 УХЛ1
- П – привод к разъединителю
- Р – ручной
- Н – наружной установки
- З – для разъединителя с ножом заземления
- 10 – номинальное напряжение, кВ
- УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
|
Наименование |
Единица измерения |
Значение |
|
Номинальное напряжение |
кВ |
6-10 |
|
Наибольшее рабочее напряжение |
кВ |
12 |
|
Номинальный ток |
А |
400 |
|
Ток термической стойкости: |
||
|
для ножей заземления в течение 1 с |
кА |
10 |
|
для главных ножей в течение 3 с |
кА |
10 |
|
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости) |
кА |
25 |
|
Длина пути утечки внешней изоляции, не менее |
см |
30 |
|
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее |
Н |
200 |
|
Электрическое сопротивление главного контура |
Ом |
175×10-6 |
|
Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 10 м |
Н |
245 |
|
Масса, не более |
кг |
38 |
|
Габаритные размеры |
мм |
1200×470×385 |
