Описание
Разрядник РВО-10 вентильный облегченный предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц.
Разрядник РВО-10 изготавливается для сетей с любой системой заземления нейтрали.
Структура условного обозначения разрядника РВО-10:
- Р - разрядник
- В - вентильный
- О - облегченный
6,10 - класс напряжения в кВ - У - климатическое исполнение
- 1 - категория размещения
Разрядник РВО-10 предназначен для эксплуатации в районах с умеренным и тропическим климатом.
Температура окружающего воздуха от -45 до +40° С.
Высота установки над уровнем моря не более 1000м.
Относительная влажность воздуха при температуре +28° С до 100%.

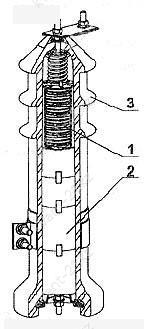

Разрядник РВО-10 состоит из искрового промежутк (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.
Рабочий резистор разрядника изготовлен из спецмассы "Вилит" и обладает нелинейной вольт-амперной характеристикой.
| Параметр | Единица измерения | РВО-6 |
| Класс напряжения сети | кВ | 6 |
| Наибольшее допустимое напряжение | кВ | 7,5 |
| Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём: | ||
| не менее | кВ | 16 |
| не более | кВ | 19 |
| Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более | кВ | 32 |
| Остающееся напряжение при волне 8 мкс, не более: | ||
| с амплитудой тока 3000А | кВ | 25 |
| с амплитудой тока 5000А | кВ | 27 |
| Ток утечки, не более | мкА | 6 |
| Токовая пропускная способность: | ||
| 20 импульсов тока волной 16/40 мкс | кА | 5 |
| 20 импульсов тока прямоугольной волной длительностью 2000 мкс | A | 75 |
| Длина пути утечки внешней изоляции, не менее | см | 18 |
| Допустимое натяжение проводов, не менее | Н | 300 |
| Высота, не более | мм | 294 |
| Масса, не более | кг | 3,1 |
